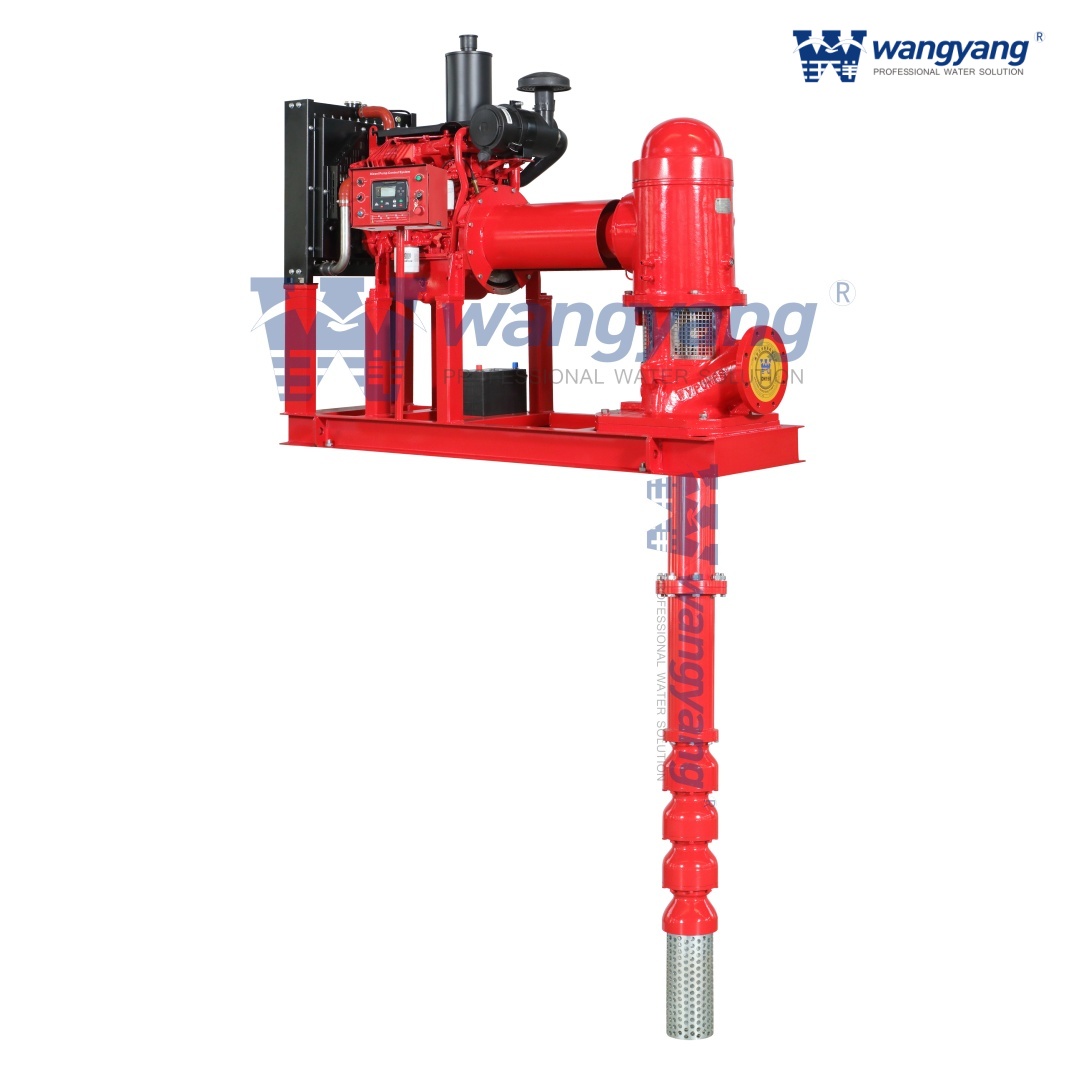

Pompe à turbine verticale avec moteur diesel

Spécifications de la pompe à turbine verticale

Haute capacité et tête : Prend en charge jusqu'à 20 000 GPM (4 500 m³/h) et des têtes jusqu'à 1 600 pieds (500 m), ce qui le rend adapté aux applications de pompage exigeantes.

Résilience à la température : Fonctionne à des températures allant jusqu'à 500°F (260°C), idéal pour les environnements à haute température.

Construction polyvalente : Disponible dans des tailles de bol de 6 " à 28 ", avec des options pour les têtes de refoulement moulées ou fabriquées et les colonnes à brides.

Durabilité : Comprend un arbre en acier inoxydable et une construction en alliage, garantissant une fiabilité à long terme dans des conditions difficiles.

Résistance à la corrosion et à l'abrasion : Système de rinçage externe pour les zones d'usure critiques, améliorant les performances dans les services corrosifs ou abrasifs.

Installation et maintenance efficaces : L'alignement intégré et la tuyauterie simplifiée réduisent les coûts d'installation et les temps d'arrêt pour maintenance.

Matériau de la pompe à turbine verticale

•  Bol : Fonte, fonte ductile, acier inoxydable, acier inoxydable duplex, bronze

•  Arbre : Acier au carbone, acier inoxydable, SS duplex, SS 17-4PH, modèle K500

•  Turbine : Fonte, fonte ductile, acier inoxydable, acier inoxydable duplex, bronze

•  Tête de décharge : Fonte, fonte ductile, acier fabriqué, acier inoxydable, acier inoxydable duplex

Applications de la pompe à turbine verticale

La pompe à turbine verticale avec moteur diesel est idéale pour une large gamme d'applications, notamment l'eau de circulation des services publics, l'irrigation des terrains de golf et du gazon, l'exploitation minière, la neige, la lutte contre les incendies, le traitement des eaux usées, l'irrigation agricole, les systèmes de refroidissement, le contrôle des inondations, l'eau de circulation du condenseur, les processus industriels, la déshydratation, les parcs aquatiques, la prise d'eau de mer et d'eau brute et les systèmes d'écluse de cendres. Sa capacité élevée, sa durabilité et sa résistance à la corrosion et à l'abrasion en font une solution optimale pour les environnements exigeants, garantissant des performances fiables dans diverses applications industrielles, agricoles et municipales.

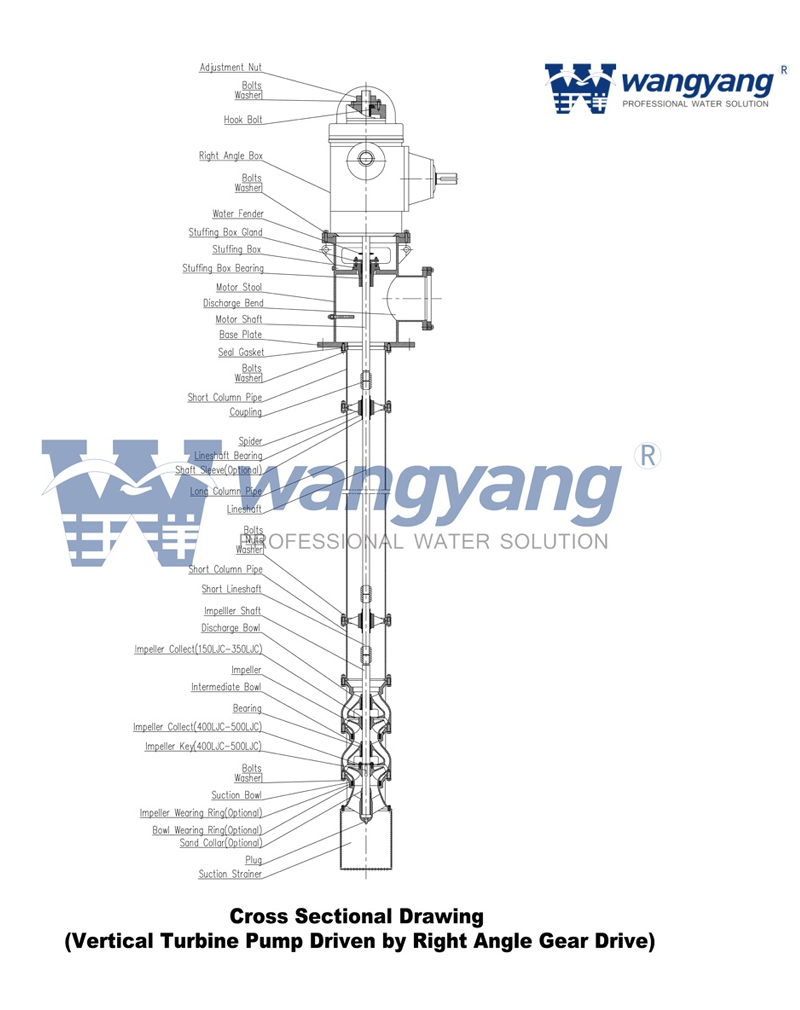

1. Ensemble bol de pompe

L'ensemble bol est le cœur de la pompe à turbine verticale. Le boîtier de type turbine et diffuseur est conçu pour fournir la hauteur et la capacité dont votre système a besoin de la manière la plus efficace possible. Le fait que la pompe à turbine verticale puisse être à plusieurs étages permet une flexibilité maximale à la fois dans la sélection initiale de la pompe et dans le cas où de futures modifications du système nécessiteraient une modification de la puissance nominale de la pompe.

Une variété d'options de matériaux permet de sélectionner la pompe la mieux adaptée, même aux services les plus exigeants. Les nombreuses options d'assemblage de bol disponibles garantissent que la pompe à turbine verticale répond aux besoins des utilisateurs en matière de fonctionnement sûr, efficace, fiable et sans entretien.

2. Colonne à bride

Les sections de colonnes sont fournies avec des extrémités à brides intégrant des ajustements enregistrés pour faciliter l'alignement lors de l'assemblage afin de garantir la concentricité. Nos supports de roulement standard sont filetés dans la section de colonne. Un arbre de transmission lubrifié par produit est recommandé pour faciliter l'entretien. Manchon d'arbre renouvelable ou revêtement dur de l'arbre disponible pour une durée de vie plus longue. L'arbre intermédiaire fermé est protégé par le rinçage à l'eau du roulement du tube enveloppant lors de services corrosifs/abrasifs. Arbre de transmission lubrifié à l'huile disponible sur les réglages longs.

3. Tête de décharge

La tête de refoulement a pour fonction de changer la direction du débit de vertical à horizontal et de coupler la pompe à la tuyauterie du système en plus de soutenir et d'aligner le pilote. La tête de décharge s'adapte à tous les types de configurations de pilotes. Une sous-base optionnelle peut être fournie. Wangyang propose trois types de base pour une flexibilité maximale.
