Pompe à turbine verticale avec arbre de transmission de type fermé (lubrification à l'huile) du fabricant chinois

Utilisant des techniques de pointe américaines dans la conception de pompes à turbine, la pompe à turbine verticale Wangyang couvre un large éventail de conditions hydrauliques pour répondre à pratiquement tous les services de pompage de l'industrie avec une efficacité optimale.

Avantage de la pompe à turbine verticale

• Conception avancée de modèle et de structure hydrauliques, procédé Ashland pour le noyau, revêtement époxy dans le passage des pales de la turbine, sélection raisonnable des matériaux, excellentes performances du produit, longue durée de vie.

• Haute efficacité, supérieure de 2 à 8 % à celle de la pompe locale J、JD、JC, avec une large zone de courbe d'efficacité plate pour un rendement élevé, ajoutant une plage de séparation de 10 à 20 %, un effort d'économie d'énergie important

• L'appareil de lancement de sable, une structure en labyrinthe empêche le sable de pénétrer dans le roulement.

• La turbine et l'arbre du moteur sont supportés par des roulements en cuivre, contrôle du faux-rond de l'arbre selon la norme américaine 0,13 mm, fonctionnement fluide, faible bruit.

• La tête de décharge de la pompe a une belle apparence, une fenêtre de réparation pratique et est facile à remplacer.

• Par rapport à la même pompe à débit domestique, les pièces de travail de petit diamètre d'environ 1 pouce, la rénovation peut réduire considérablement les coûts d'utilisation et convient au pompage de puits.

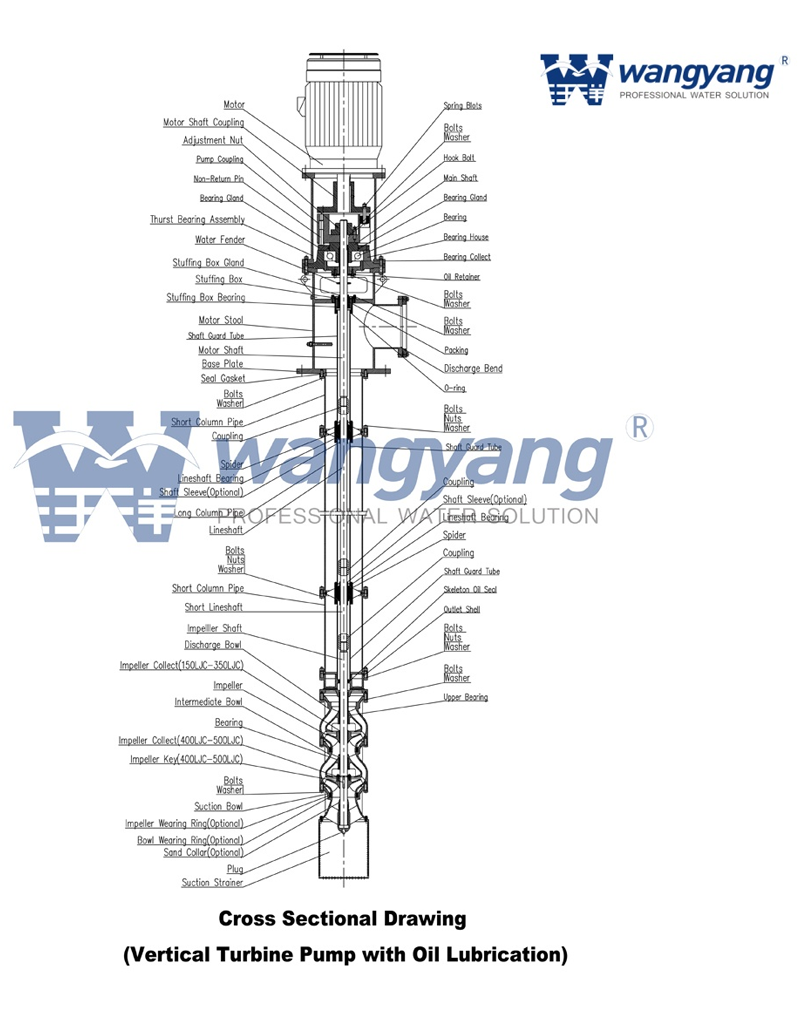

Dessin en coupe transversale

Pompe à turbine verticale avec arbre de transmission de type fermé (lubrification à l'huile)1

Spécifications de la pompe à turbine verticale

• Capacités jusqu'à 20 000 GPM (4 500 m3/h)

• Se dirige vers 1600 pieds (500 m)

• Températures jusqu'à 500° F (260° C)

• Tailles de bols de 6" à 28"

• Tête de refoulement moulée ou fabriquée et colonne à brides

• Construction de bol à bride

• Arbre en acier inoxydable

• Construction en alliage avec rinçage externe des zones d'usure critiques disponible pour les services corrosifs/abrasifs

• Alignement intégré et tuyauterie simple pour une installation moins coûteuse et une maintenance facile/temps d'arrêt réduits

Matériau de la pompe à turbine verticale

• Bol : Fonte, fonte ductile, acier inoxydable, acier inoxydable duplex, bronze

• Arbre : Acier au carbone, acier inoxydable, SS duplex, SS 17-4PH, modèle K500

• Turbine : Fonte, fonte ductile, acier inoxydable, acier inoxydable duplex, bronze

• Tête de décharge : Fonte, fonte ductile, acier fabriqué, acier inoxydable, acier inoxydable duplex

Applications de la pompe à turbine verticale

Eau en circulation des services publics	Plantes gaspilleuses	Processus industriel
Terrains de golf/irrigation du gazon	Irrigation agricole	Assèchement
Exploitation minière	Eau de refroidissement	Parcs aquatiques
Il neige	Contrôle des inondations	Prise d’eau de mer et d’eau brute
Lutte contre les incendies	Eau en circulation du condenseur	Écluse à cendres

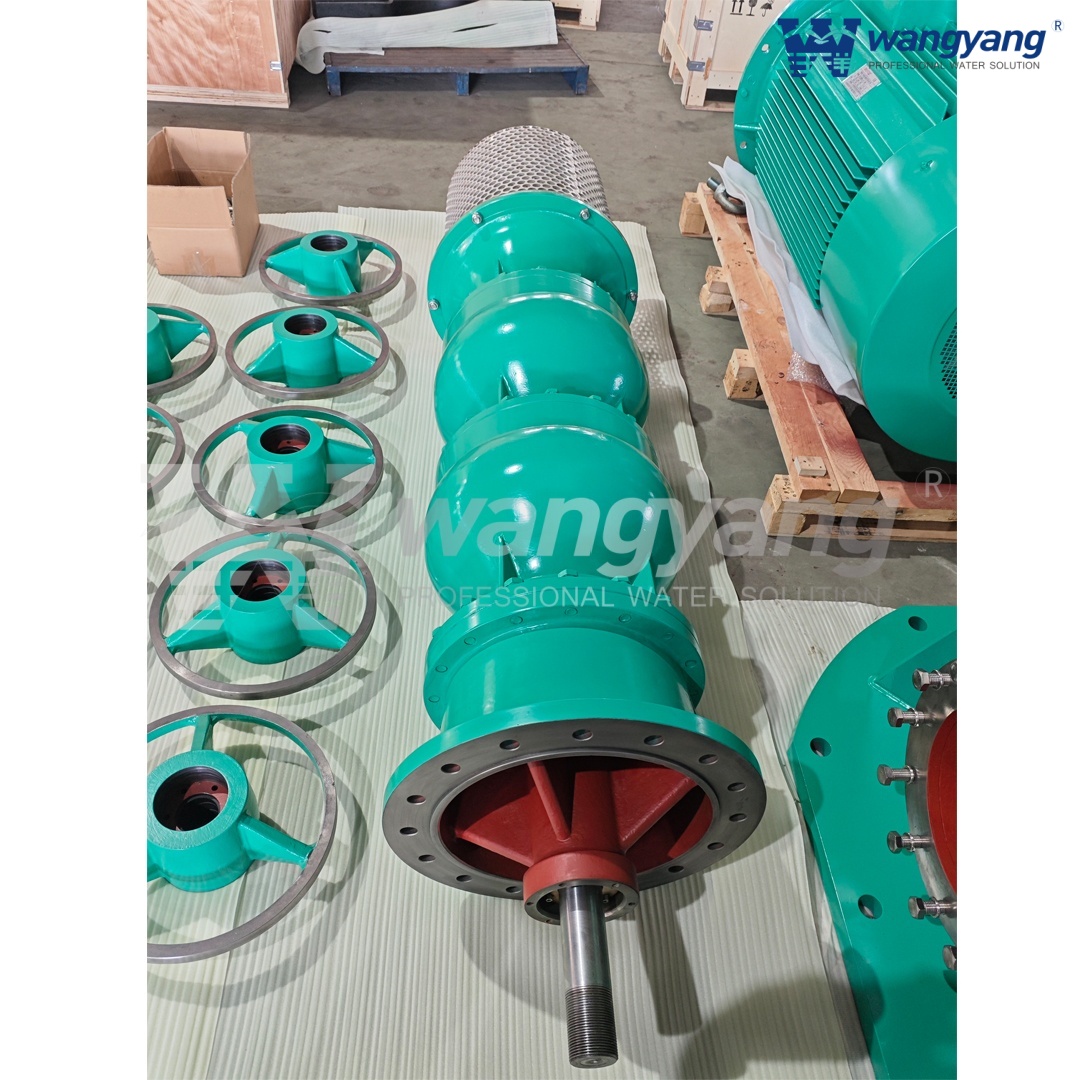

1. Ensemble bol de pompe

L'ensemble bol est le cœur de la pompe à turbine verticale. Le boîtier de type turbine et diffuseur est conçu pour fournir la hauteur et la capacité dont votre système a besoin de la manière la plus efficace possible. Le fait que la pompe à turbine verticale puisse être à plusieurs étages permet une flexibilité maximale à la fois dans la sélection initiale de la pompe et dans le cas où de futures modifications du système nécessiteraient une modification de la puissance nominale de la pompe.

Une variété d'options de matériaux permet de sélectionner la pompe la mieux adaptée, même aux services les plus exigeants. Les nombreuses options d'assemblage de bol disponibles garantissent que la pompe à turbine verticale répond aux besoins des utilisateurs en matière de fonctionnement sûr, efficace, fiable et sans entretien.

2. Colonne à bride

Les sections de colonnes sont fournies avec des extrémités à brides intégrant des ajustements enregistrés pour faciliter l'alignement lors de l'assemblage afin de garantir la concentricité. Nos supports de roulement standard sont filetés dans la section de colonne. Un arbre de transmission lubrifié par produit est recommandé pour faciliter l'entretien. Manchon d'arbre renouvelable ou revêtement dur de l'arbre disponible pour une durée de vie plus longue. L'arbre intermédiaire fermé est protégé par le rinçage à l'eau du roulement du tube enveloppant lors de services corrosifs/abrasifs. Arbre de transmission lubrifié à l'huile disponible sur les réglages longs.

3. Tête de décharge

La tête de refoulement a pour fonction de changer la direction du débit de vertical à horizontal et de coupler la pompe à la tuyauterie du système en plus de soutenir et d'aligner le pilote. La tête de décharge s'adapte à tous les types de configurations de pilotes. Une sous-base optionnelle peut être fournie. Wangyang propose trois types de base pour une flexibilité maximale.

Couverture hydraulique de la pompe à turbine verticale
