Qu'est-ce que la pompe à turbine verticale, comment ça marche ?

Les ingénieurs d'usine, les planificateurs municipaux et les acheteurs industriels ont souvent besoin d'un équipement de pompage capable de gérer simultanément un débit élevé, une hauteur de chute élevée et un espace d'installation limité. Dans des applications telles que les puits profonds, les puisards industriels et les réservoirs de stockage, le déplacement efficace du liquide vers le haut présente plusieurs défis de conception. Dans bon nombre de ces cas, les pompes horizontales conventionnelles sont moins adaptées en raison d'un encombrement plus important, de difficultés d'amorçage ou de limitations liées à l'aspiration.

Ce guide explique la structure de base d'une pompe à turbine verticale, son fonctionnement et les endroits où elle est couramment utilisée. Il décrit également les facteurs de sélection importants et les points d'installation que les ingénieurs doivent examiner avant de choisir un système. Avec une meilleure compréhension de son principe de fonctionnement et de ses options de configuration, vous pouvez évaluer si ce type de pompe est adapté à votre application.

Points clés à retenir

• Définition de base : Une pompe à turbine verticale est une pompe centrifuge à plusieurs étages conçue pour déplacer de l'eau ou d'autres fluides depuis des altitudes inférieures à l'aide d'un arbre vertical et de roues immergées.

• Principal avantage : Le moteur peut rester au-dessus du sol tandis que la section hydraulique reste immergée, ce qui contribue à réduire les problèmes d'amorçage et améliore l'accessibilité pour l'entretien du moteur.

• Types courants : Les configurations typiques incluent des pompes à turbine pour puits profonds, des pompes à réglage court et des pompes de type boîte ou baril pour un service industriel spécialisé.

• Facteurs de sélection clés : L'efficacité hydraulique, le nombre d'étages, la précision de l'installation et la compatibilité des matériaux jouent tous un rôle important dans les performances et la durée de vie.

Principaux composants d'une pompe à turbine verticale

La disposition verticale de cette pompe est conçue pour répondre à deux problèmes d'ingénierie majeurs. Premièrement, cela réduit la quantité d’espace nécessaire à l’installation. Deuxièmement, il place les composants hydrauliques en dessous du niveau du liquide, ce qui améliore les conditions d'aspiration et contribue à réduire le risque de cavitation.

Pour comprendre le fonctionnement de la pompe, il est utile d’examiner ses principaux composants. Chaque pièce a un rôle spécifique dans le déplacement du liquide de la source vers le système de décharge.

• Ensemble bol de pompe : Il s'agit de la section de travail immergée de la pompe. Il contient les turbines et les diffuseurs qui génèrent le débit et créent la pression.

• Tuyau de colonne et arbre de conduite : Le tuyau de la colonne transporte le liquide pompé vers la surface, tandis que l'arbre de conduite transfère la puissance du moteur aux roues situées en dessous.

• Tête de décharge : Située en surface, la tête de refoulement redirige le flux de la verticale vers l'horizontale et supporte l'ensemble moteur.

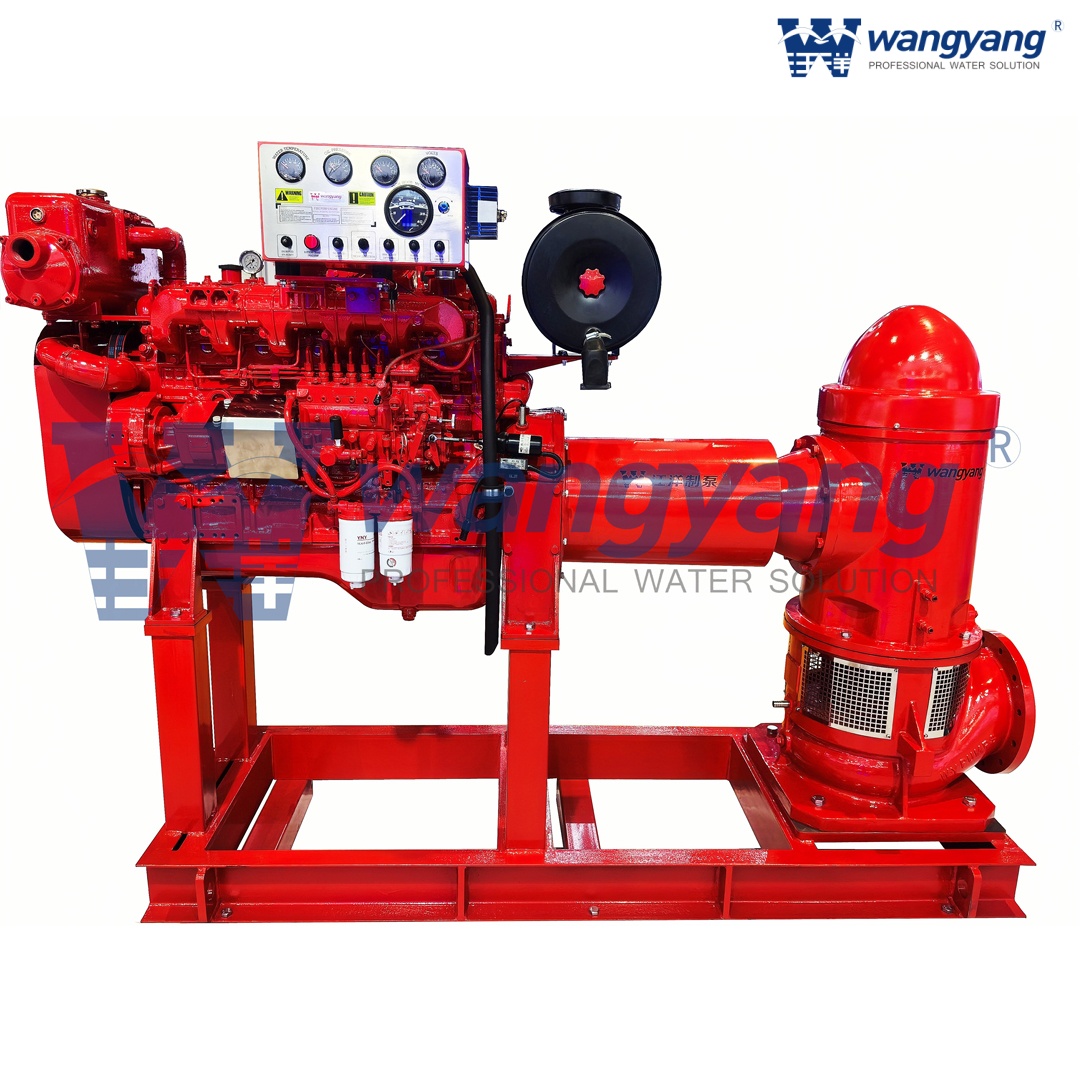

• Pilote : Dans de nombreuses installations, la pompe est alimentée par un moteur électrique monté au-dessus du sol. Selon l'application, d'autres moteurs tels que des moteurs diesel peuvent également être utilisés.

Considérations relatives à la sélection des composants

La sélection des matériaux doit toujours correspondre aux conditions du fluide. Par exemple, l'acier au carbone n'est peut-être pas idéal pour l'eau corrosive ou saumâtre, tandis que l'acier inoxydable ou d'autres alliages améliorés peuvent offrir une meilleure durabilité dans des environnements exigeants.

Comment fonctionne une pompe à turbine verticale

Une pompe à turbine verticale fonctionne en utilisant des roues rotatives et des diffuseurs fixes en une série d'étapes. Ensemble, ces composants déplacent le liquide vers le haut et augmentent progressivement la pression avant que le fluide n'atteigne la tuyauterie de refoulement.

1. Le liquide pénètre dans la cloche d'aspiration : Le processus commence lorsque le fluide pénètre dans la cloche d'aspiration au bas de la pompe. Dans certaines conceptions, une crépine peut être installée pour empêcher les gros débris de pénétrer dans la pompe.

2. La turbine ajoute de la vitesse : Le moteur fait tourner l'arbre, qui fait tourner la roue. Lorsque la turbine tourne, elle transmet de l’énergie cinétique au fluide et le pousse vers l’extérieur.

3. Le diffuseur convertit la vitesse en pression : Après avoir quitté la turbine, le liquide s'écoule dans le diffuseur. Le diffuseur ralentit le fluide et convertit une partie de cette vitesse en énergie de pression.

4. Plusieurs étapes construisent une tête plus haute : Dans une conception à plusieurs étages, le fluide passe à travers plusieurs ensembles de turbine et de diffuseur. Chaque étage supplémentaire augmente la hauteur totale, permettant à la pompe de soulever le fluide à de plus grandes hauteurs ou de fournir une pression de refoulement plus élevée.

5. Le fluide monte à travers le tuyau de la colonne : Une fois que le fluide a atteint la pression requise, il remonte à travers le tuyau de la colonne, traverse la tête de refoulement et pénètre dans le système de canalisations connecté.

Types de configuration courants

Les pompes à turbine verticale sont disponibles dans différentes configurations pour s'adapter à différentes profondeurs d'installation, types de fluides et configurations de système.

Pompe à turbine pour puits profonds

A pompe à turbine pour puits profonds est couramment utilisé dans l’extraction des eaux souterraines, l’irrigation agricole et l’assèchement des mines. Ces pompes sont conçues pour des réglages profonds où l'ensemble bol peut être situé bien en dessous du niveau du sol. Dans ces applications, les ingénieurs doivent soigneusement prendre en compte la longueur de l’arbre, la charge de poussée et la capacité portante du moteur.

Pompes à ensemble court ou de type puisard

Les pompes à turbine verticale à réglage court sont souvent utilisées dans les puisards industriels, les tours de refroidissement et les prises d'eau de surface. La profondeur de pose étant plus courte, l’accent est généralement mis sur la gestion efficace de volumes élevés tout en répondant aux exigences d’aspiration spécifiques dans une configuration compacte.

Pompes en conserve ou en fût

Dans les industries chimiques, pétrolières et gazières, des pompes à turbine verticales en conserve ou en baril sont utilisées là où le confinement des fluides est particulièrement important. Au lieu de fonctionner dans une fosse à ciel ouvert, la pompe est installée dans un baril ou un bidon scellé. Cet agencement contribue à améliorer les conditions d'aspiration et est utile pour les fluides qui nécessitent une manipulation contrôlée.

Résumé de la configuration

Pompe à turbine verticale vs pompe submersible

Dans les applications d’extraction d’eau et de pompage en profondeur, les pompes à turbine verticale sont souvent comparées aux pompes submersibles. Chaque option a ses propres atouts et le bon choix dépend de facteurs tels que les préférences en matière de maintenance, les objectifs d'efficacité et les conditions d'installation.

Entretien et accessibilité

L’un des avantages d’une pompe à turbine verticale est que le moteur est généralement monté au-dessus du sol. Cela rend l’inspection, les tests et le remplacement du moteur plus pratiques. Dans une pompe submersible, le moteur est situé en dessous du niveau de liquide, son entretien nécessite donc généralement de retirer l'ensemble complet du puits ou du puisard.

Efficacité et flexibilité

Les pompes à turbine verticale sont souvent sélectionnées pour des applications plus importantes car elles peuvent offrir de solides performances hydrauliques et des options d'étagement flexibles. Les ingénieurs peuvent ajuster le nombre d'étages ou le dimensionnement de la roue pour répondre plus précisément à la tâche cible. Les pompes submersibles sont également largement utilisées, mais elles peuvent offrir moins de flexibilité dans certaines installations à grande échelle ou hautement personnalisées.

Différences d'installation

Les pompes submersibles sont souvent plus simples à installer car elles peuvent être descendues directement dans le puits ou le puisard avec moins de composants de surface. En revanche, les pompes à turbine verticale nécessitent généralement un alignement minutieux de l’arbre, du tuyau de colonne et de la tête de refoulement. Cela signifie que la précision de l’installation est particulièrement importante.

Considérations importantes sur la mise en œuvre

Bien que les pompes à turbine verticale offrent de nombreux avantages en termes de performances, une installation et des spécifications appropriées sont essentielles. Même une pompe bien conçue peut ne pas fonctionner correctement si les exigences d’alignement, de lubrification ou de poussée ne sont pas correctement prises en compte.

Précision d'installation

Étant donné que l’arbre s’étend à travers le tuyau de la colonne, l’alignement vertical est essentiel. Tout écart peut créer des vibrations, augmenter l’usure des roulements et réduire la durée de vie de l’équipement. Lors de l'installation et de la mise en service, les entrepreneurs doivent s'assurer que la base, la tête de refoulement et l'ensemble pilote sont correctement alignés.

Méthode de lubrification

Les pompes à turbine verticale peuvent utiliser des arrangements d'arbres lubrifiés à l'eau ou à l'huile, en fonction de la conception et des conditions du fluide. Les systèmes lubrifiés à l'eau sont souvent préférés pour le service en eau propre, tandis que les systèmes fermés lubrifiés à l'huile peuvent être sélectionnés pour certaines applications abrasives. Le choix doit tenir compte à la fois de la qualité du fluide et des exigences environnementales.

Exigences relatives aux paliers de butée

Le moteur doit être capable de supporter à la fois la poussée hydraulique générée lors du fonctionnement et le poids de l'ensemble tournant. Pour cette raison, la capacité de butée est un facteur clé dans la sélection du moteur, en particulier pour les applications de puits profonds.

Données clés à confirmer avant la sélection

Avant de demander un devis ou de finaliser une spécification, les ingénieurs doivent collecter les informations suivantes :

• Débit : La capacité de pompage requise.

• Tête dynamique totale (TDH) : L'exigence de hauteur totale, y compris la portance statique et les pertes par frottement.

• Niveau d'eau statique : Le niveau de liquide au repos normal, qui aide à déterminer la profondeur de prise.

• Diamètre du puits ou de la fosse : L'espace d'installation disponible pour l'assemblage du bol.

• Propriétés du fluide : Informations telles que la corrosivité, la température et la densité spécifique, qui affectent le choix des matériaux et de la conception.

Conclusion

Une pompe à turbine verticale est une solution pratique pour les applications qui nécessitent une hauteur de chute élevée, des conditions d'aspiration immergées et une utilisation efficace d'un espace au sol limité. Sa structure à plusieurs étages permet aux ingénieurs d'augmenter progressivement la pression, tandis que la disposition verticale permet d'adapter le système aux puits, puisards et autres sources de liquides en profondeur.

Pour obtenir les meilleures performances, la pompe doit être sélectionnée en accordant une attention particulière aux exigences hydrauliques, à la capacité de poussée du moteur, à la compatibilité des matériaux et à la précision de l'installation. Lorsque ces facteurs sont correctement pris en compte, une pompe à turbine verticale peut assurer un fonctionnement fiable et efficace dans un large éventail de services municipaux, agricoles et industriels.

FAQ

Q : Pourquoi une pompe à turbine verticale convient-elle aux applications à faible NPSH ?

R : Étant donné que les roues sont installées sous le niveau du liquide, la pompe bénéficie de conditions d'aspiration noyées. Cela contribue à améliorer la disponibilité du NPSH et à réduire le risque de cavitation.

Q : Quelle est la durée de vie typique d’une pompe à turbine pour puits profonds ?

R : Avec une application correcte et un entretien régulier, de nombreuses pompes à turbine pour puits profonds peuvent fonctionner pendant 15 à 25 ans ou plus. La durée de vie réelle dépend de facteurs tels que la qualité de l'eau, le choix des matériaux et les conditions de fonctionnement.

Q : Les pompes à turbine verticale peuvent-elles fonctionner à sec ?

R : Non. Ces pompes dépendent du liquide pompé pour la lubrification et le refroidissement des composants internes clés. Le fonctionnement à sec peut rapidement entraîner une surchauffe et de graves dommages.

Q : Comment le débit d'une pompe à turbine verticale est-il contrôlé ?

R : La sortie peut être ajustée via des méthodes telles que des entraînements à fréquence variable (VFD), le réglage de la turbine ou des modifications du nombre d'étages, en fonction de la conception de la pompe et des exigences de l'application.
