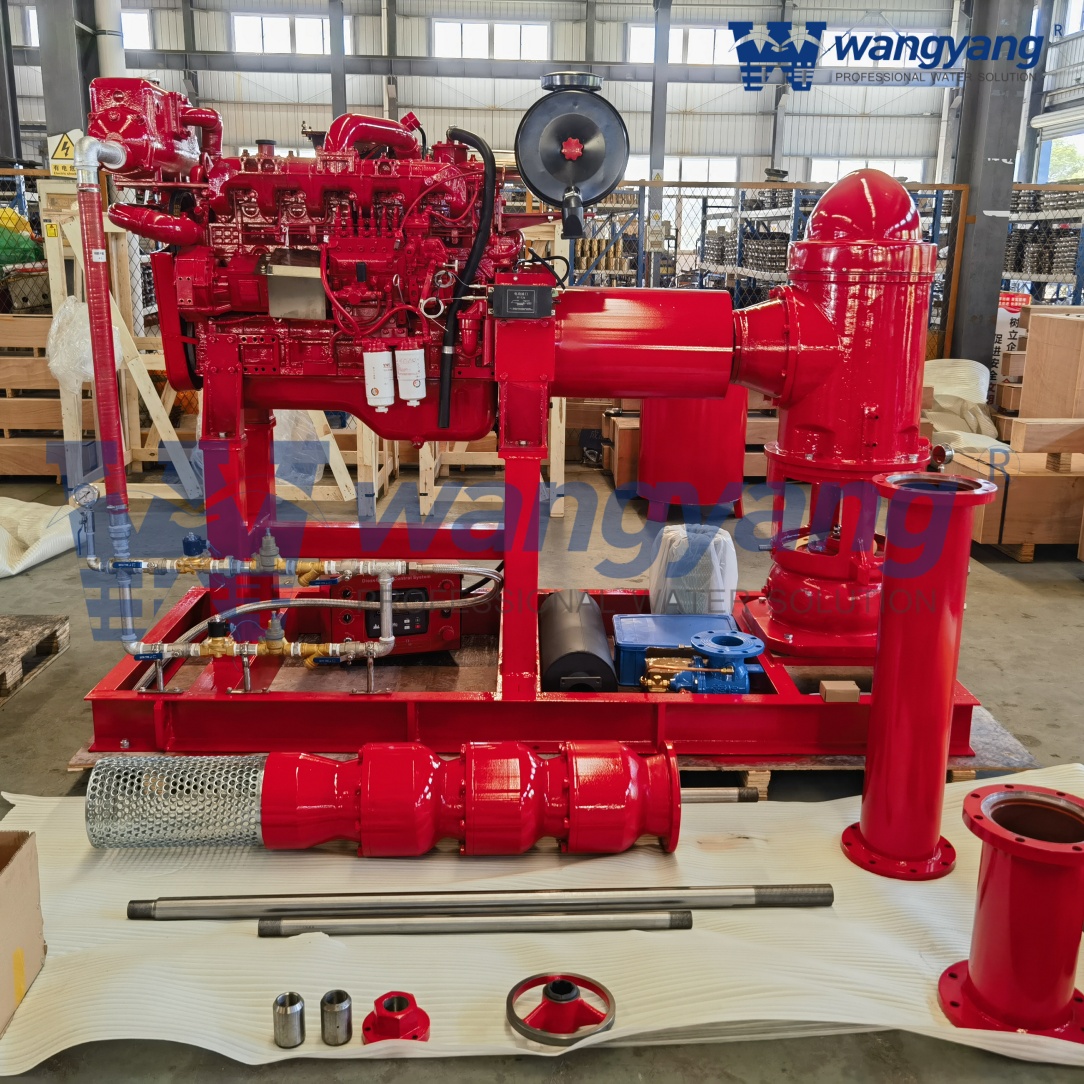

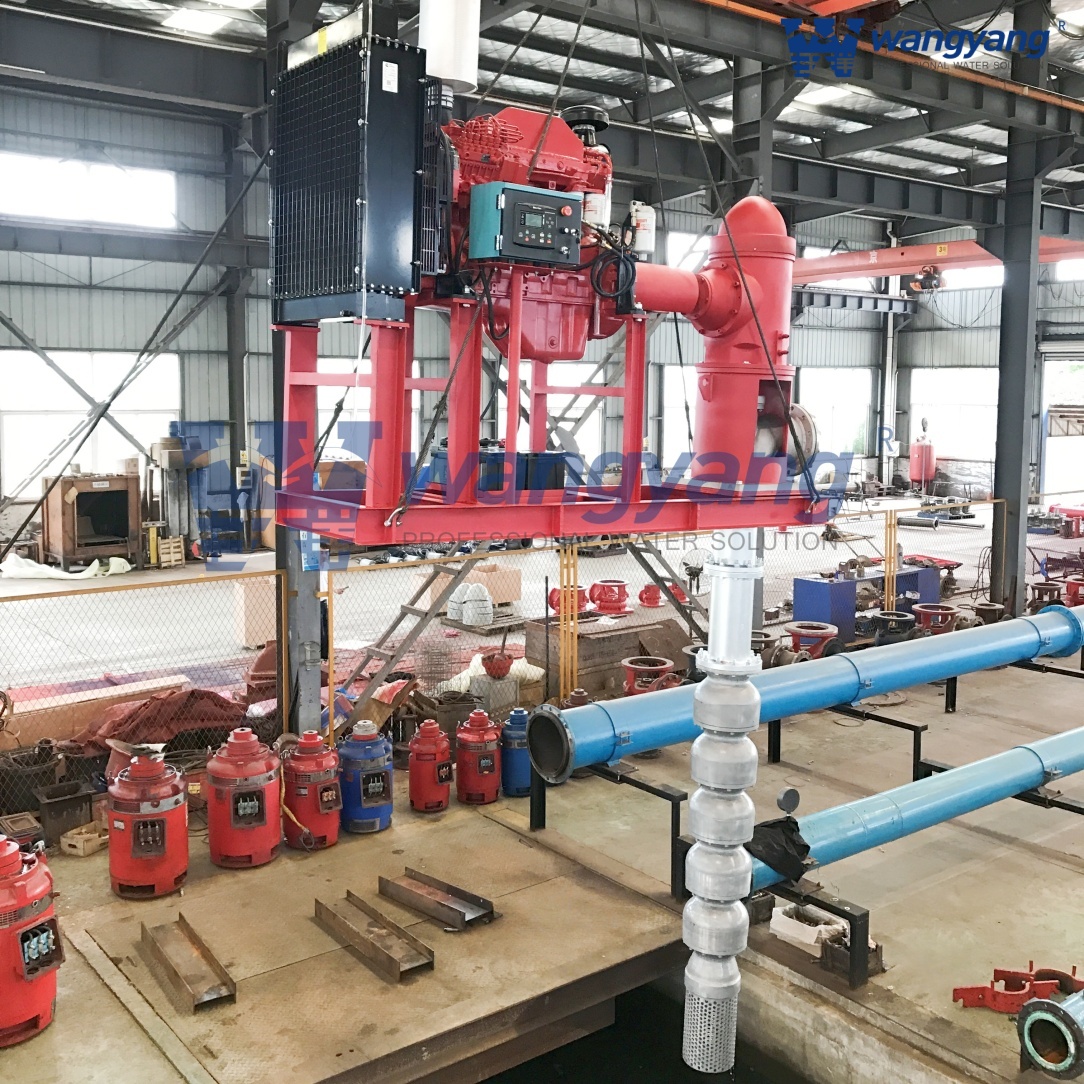

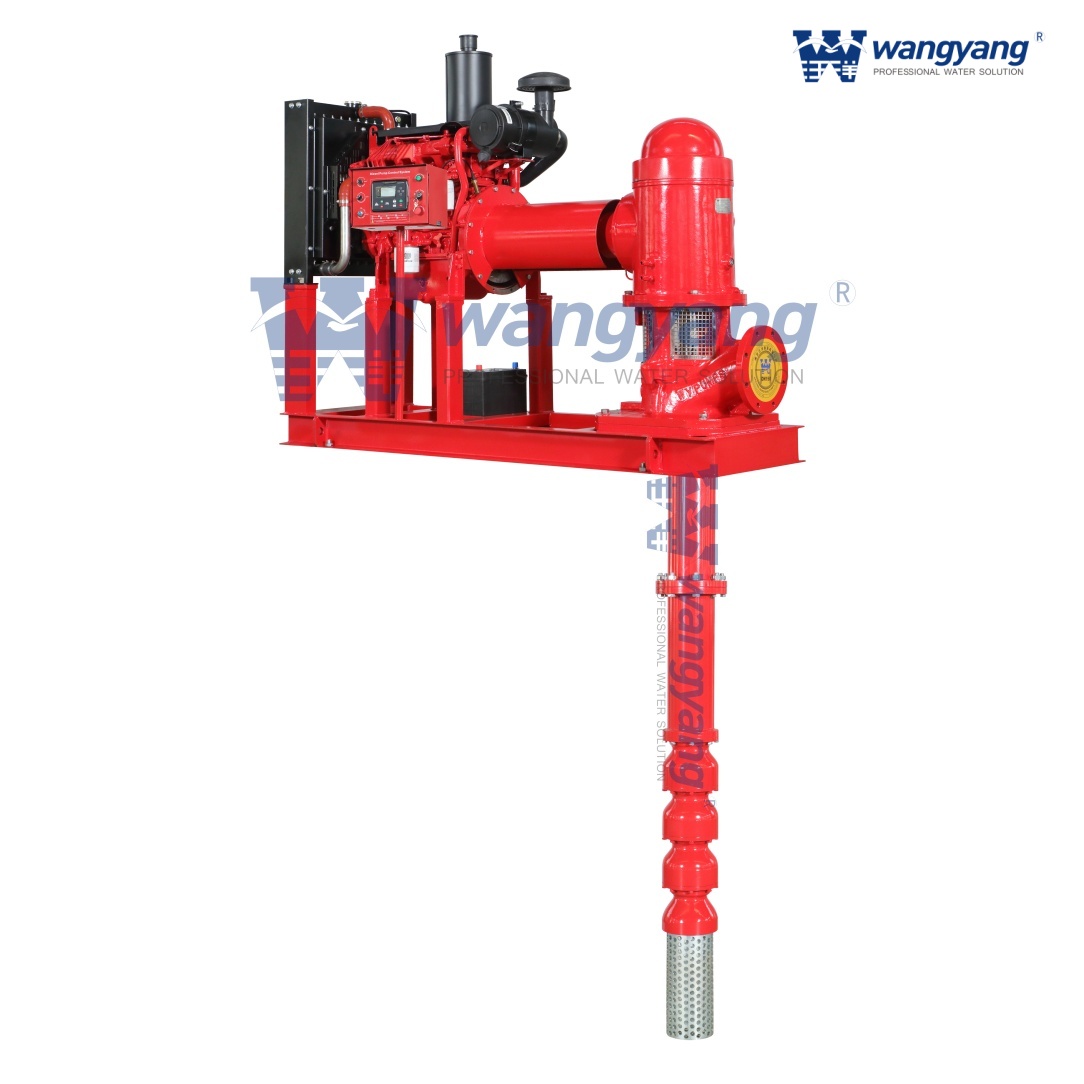

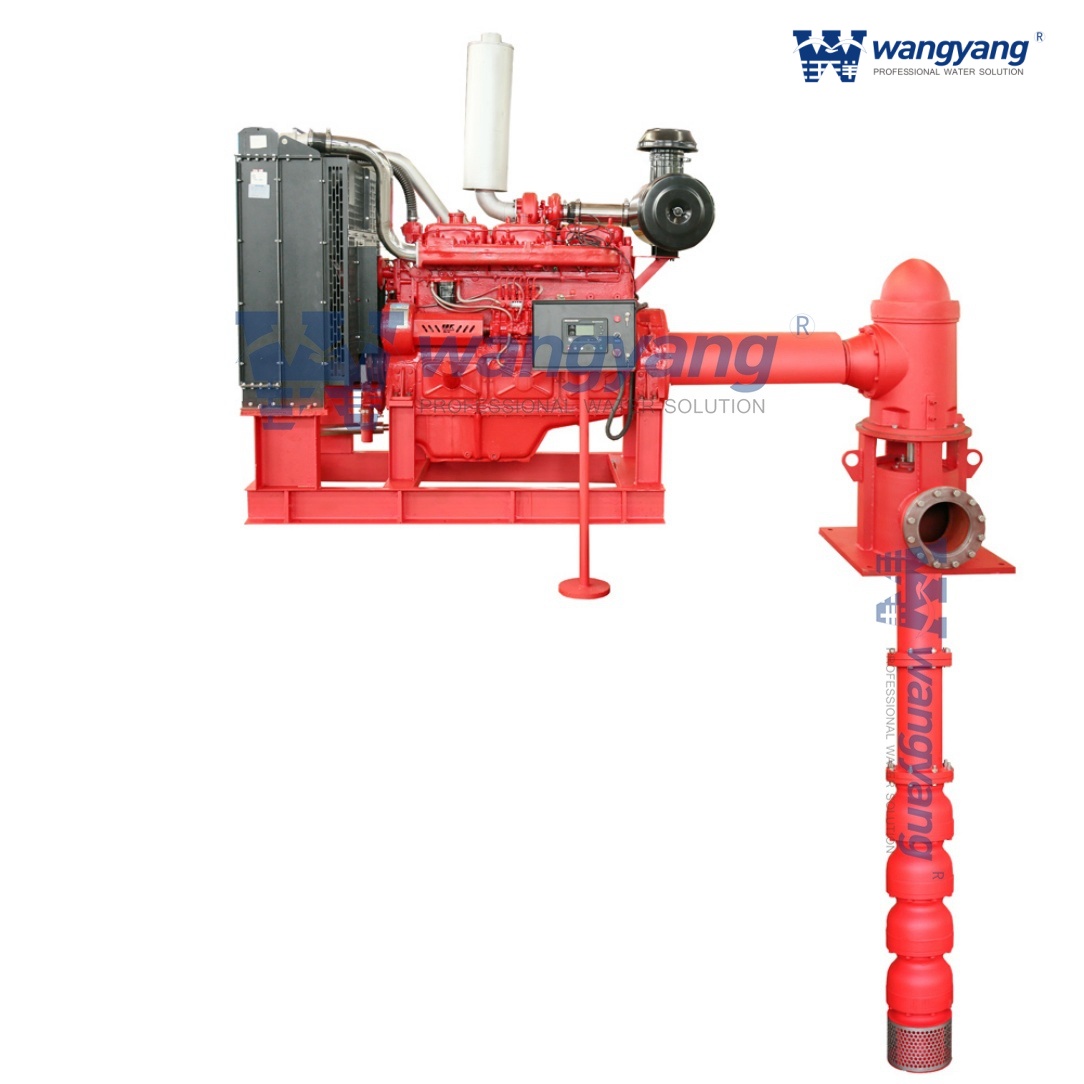

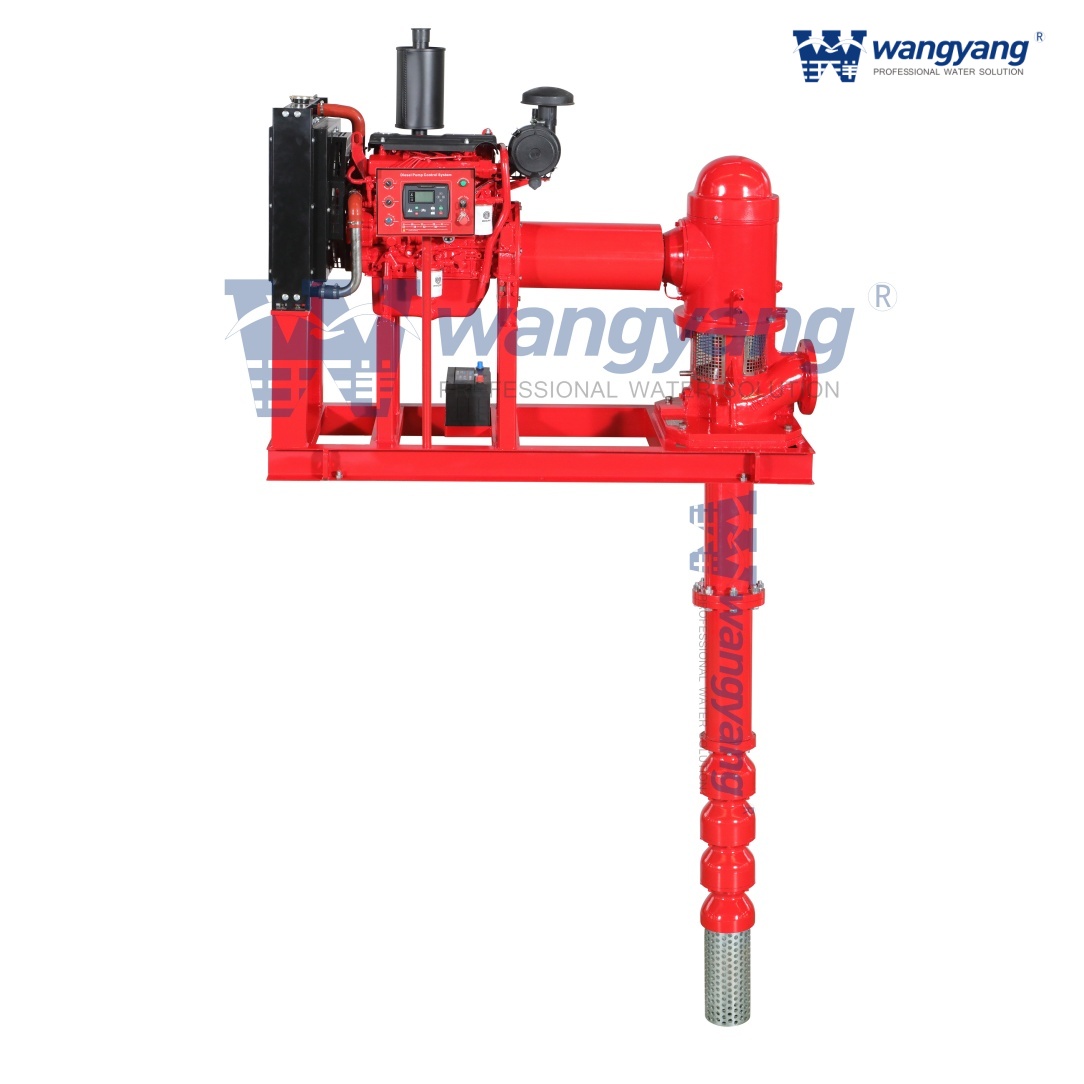

Pompe à incendie à turbine verticale entraînée par un moteur diesel
Protégez votre installation avec la pompe à incendie à turbine verticale Wangyang entraînée par un moteur diesel. Conçue à l'aide de techniques de conception hydraulique de pointe provenant des États-Unis, cette pompe offre des capacités allant jusqu'à 20 000 GPM avec une efficacité optimale, garantissant une suppression fiable des incendies même en cas de panne de courant.
Utilisant des techniques de pointe américaines dans la conception de pompes à turbine, la pompe à turbine verticale Wangyang couvre un large éventail de conditions hydrauliques pour répondre à pratiquement tous les services de pompage de l'industrie avec une efficacité optimale.
Avantage de la pompe à turbine verticale
• Conception avancée de modèle et de structure hydrauliques, procédé Ashland pour le noyau, revêtement époxy dans le passage des pales de la turbine, sélection raisonnable des matériaux, excellentes performances du produit, longue durée de vie.
• Haute efficacité, supérieure de 2 à 8 % à celle de la pompe locale J、JD、JC, avec une large zone de courbe d'efficacité plate pour un rendement élevé, ajoutant une plage de séparation de 10 à 20 %, un effort d'économie d'énergie important
• L'appareil de lancement de sable, une structure en labyrinthe empêche le sable de pénétrer dans le roulement.
• La turbine et l'arbre du moteur sont supportés par des roulements en cuivre, contrôle du faux-rond de l'arbre selon la norme américaine 0,13 mm, fonctionnement fluide, faible bruit.
• La tête de décharge de la pompe a une belle apparence, une fenêtre de réparation pratique et est facile à remplacer.
• Par rapport à la même pompe à débit domestique, les pièces de travail de petit diamètre d'environ 1 pouce, la rénovation peut réduire considérablement les coûts d'utilisation et convient au pompage de puits.

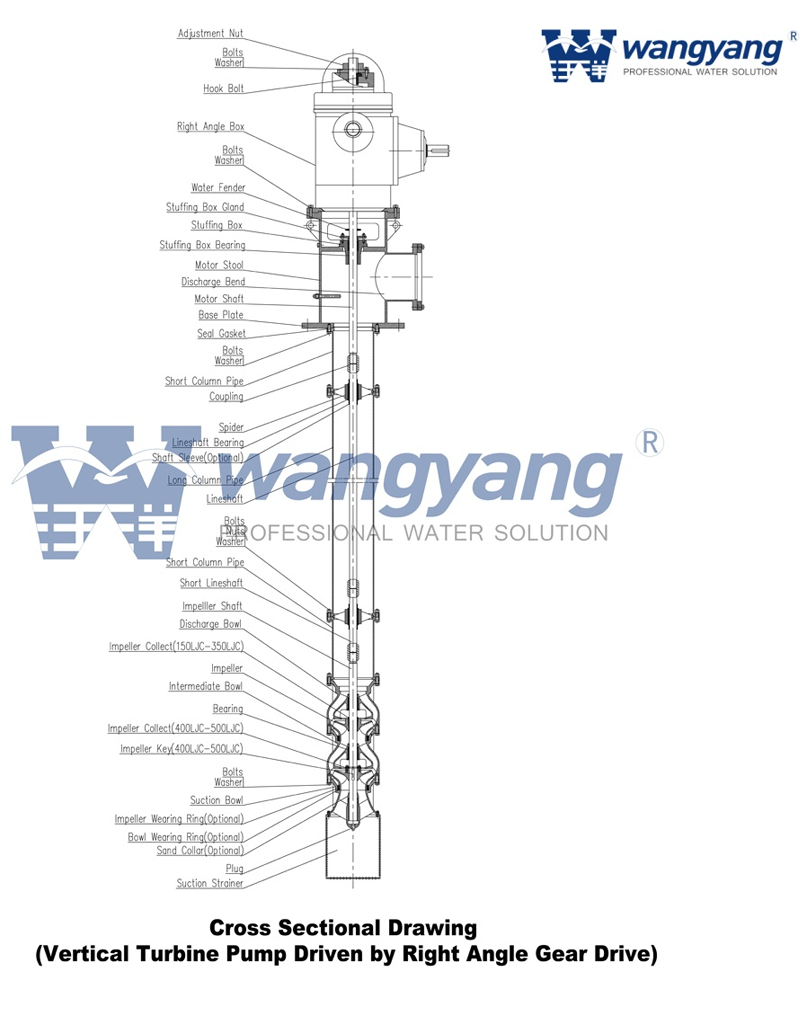

Dessin en coupe transversale
Spécifications de la pompe à turbine verticale
• Capacités jusqu'à 20 000 GPM (4 500 m3/h)
• Se dirige vers 1600 pieds (500 m)
• Températures jusqu'à 500° F (260° C)
• Tailles de bols de 6" à 28"
• Tête de refoulement moulée ou fabriquée et colonne à brides
• Construction de bol à bride
• Arbre en acier inoxydable
• Construction en alliage avec rinçage externe des zones d'usure critiques disponible pour les services corrosifs/abrasifs
• Alignement intégré et tuyauterie simple pour une installation moins coûteuse et une maintenance facile/temps d'arrêt réduits
• Tête de décharge : Fonte, fonte ductile, acier fabriqué, acier inoxydable, acier inoxydable duplex
Applications de la pompe à turbine verticale
Conçue pour la polyvalence et la durabilité, la pompe à turbine verticale Wangyang est le choix privilégié pour un large éventail d’industries critiques. De la suppression d'incendie d'urgence au traitement industriel continu, nos pompes offrent des performances fiables dans les environnements les plus exigeants.
Eau en circulation des services publics
Plantes gaspilleuses
Processus industriel
Terrains de golf/irrigation du gazon
Irrigation agricole
Assèchement
Exploitation minière
Eau de refroidissement
Parcs aquatiques
Il neige
Contrôle des inondations
Prise d’eau de mer et d’eau brute
Lutte contre les incendies
Eau en circulation du condenseur
Écluse à cendres
1. Eau en circulation des services publics
Assure une circulation continue de l'eau pour les systèmes de services publics, notamment les réseaux de chauffage urbain et les centrales électriques municipales. Le rendement élevé de la pompe garantit un fonctionnement stable pour les réseaux publics d’infrastructures à grande échelle.
2. Usines de traitement des eaux usées
Indispensable pour les installations municipales de traitement des eaux usées. Nos pompes traitent efficacement les effluents traités et les eaux de traitement, conçues avec des matériaux robustes pour résister à la nature corrosive des environnements d’eaux usées.
3. Processus industrielSert de cœur aux industries manufacturières, assurant un transfert de fluide constant pour le traitement chimique, la fabrication de l'acier et les usines de papier où la fiabilité et le contrôle précis du débit sont obligatoires.
4. Terrains de golf et irrigation du gazon
Fournit la haute pression requise pour les vastes réseaux de gicleurs sur les terrains de golf et les stades sportifs. Le fonctionnement silencieux et la conception verticale permettent une installation discrète à proximité des zones de loisirs.
5. Irrigation agricole
Optimisées pour l'extraction en puits profonds, ces pompes fournissent un approvisionnement en eau de grand volume pour les systèmes d'irrigation des terres agricoles, garantissant l'hydratation des cultures même dans les régions arides où les nappes phréatiques sont profondes.
6. Assèchement
Critique pour les chantiers de construction et les projets de génie civil. La pompe abaisse rapidement les nappes phréatiques dans les fosses d'excavation, garantissant ainsi un environnement de travail sec et sûr pour la pose des fondations.
7. Exploitation minière
Conçu pour résister aux environnements miniers difficiles. Avec des options de matériaux résistants à l'abrasion et des conceptions d'arbre fermées, il gère efficacement les fluides de déshydratation des mines et de traitement des minéraux contenant des matières en suspension.
8. Eau de refroidissement
Fonctionne en continu dans les circuits des tours de refroidissement des raffineries et des usines de fabrication. La pompe assure une évacuation constante de la chaleur pour maintenir les températures du processus et éviter la surchauffe de l'équipement.
9. Parcs aquatiques
Fournit une circulation massive pour les piscines à vagues, les rivières paresseuses et les grandes attractions aquatiques. Les pompes sont conçues pour la sécurité et l'efficacité énergétique afin de gérer les centres aquatiques de grande capacité.
10. Fabrication de neige (neige)
Fournit de l'eau à haute pression aux canons à neige des stations de ski. La construction robuste de la pompe garantit un démarrage et un fonctionnement fiables même par temps glacial pour maintenir la couverture de neige.
11. Contrôle des inondations
Déployé dans les stations de pompage des eaux pluviales pour gérer les fortes précipitations. Ces pompes à haut débit déplacent rapidement de grands volumes d’eau de crue pour protéger les zones urbaines et les infrastructures de basse altitude.
12. Prise d’eau de mer et d’eau brute
Idéal pour les stations de captage côtières qui extraient l’eau des océans, des lacs ou des rivières. Disponible en construction duplex en acier inoxydable ou en bronze pour résister à la corrosion saline et à l'encrassement biologique.
13. Lutte contre les incendies
Un élément de sécurité essentiel pour les installations industrielles et commerciales. Entraînée par un moteur diesel, cette pompe garantit un approvisionnement immédiat en eau haute pression pour les systèmes d'extinction d'incendie, même en cas de panne de courant électrique.
14. Eau en circulation du condenseur
Spécialement conçu pour les centrales électriques afin de faire circuler l'eau de refroidissement à travers des condenseurs de vapeur. Le modèle hydraulique à haut rendement maximise l'efficacité thermique globale de la centrale électrique.
15. Écluse à cendres
Conçu pour un service intensif dans les centrales électriques au charbon. Comprend des composants d'usure durcis et une structure portante résistante au sable pour gérer les boues de cendres abrasives sans défaillance prématurée.
1. Ensemble bol de pompe
L'ensemble bol est le cœur de la pompe à turbine verticale. Le boîtier de type turbine et diffuseur est conçu pour fournir la hauteur et la capacité dont votre système a besoin de la manière la plus efficace possible. Le fait que la pompe à turbine verticale puisse être à plusieurs étages permet une flexibilité maximale à la fois dans la sélection initiale de la pompe et dans le cas où de futures modifications du système nécessiteraient une modification de la puissance nominale de la pompe.
Une variété d'options de matériaux permet de sélectionner la pompe la mieux adaptée, même aux services les plus exigeants. Les nombreuses options d'assemblage de bol disponibles garantissent que la pompe à turbine verticale répond aux besoins des utilisateurs en matière de fonctionnement sûr, efficace, fiable et sans entretien.
2. Colonne à bride
Les sections de colonnes sont fournies avec des extrémités à brides intégrant des ajustements enregistrés pour faciliter l'alignement lors de l'assemblage afin de garantir la concentricité. Nos supports de roulement standard sont filetés dans la section de colonne. Un arbre de transmission lubrifié par produit est recommandé pour faciliter l'entretien. Manchon d'arbre renouvelable ou revêtement dur de l'arbre disponible pour une durée de vie plus longue. L'arbre intermédiaire fermé est protégé par le rinçage à l'eau du roulement du tube enveloppant lors de services corrosifs/abrasifs. Arbre de transmission lubrifié à l'huile disponible sur les réglages longs.
3. Tête de décharge
La tête de refoulement a pour fonction de changer la direction du débit de vertical à horizontal et de coupler la pompe à la tuyauterie du système en plus de soutenir et d'aligner le pilote. La tête de décharge s'adapte à tous les types de configurations de pilotes. Une sous-base optionnelle peut être fournie. Wangyang propose trois types de base pour une flexibilité maximale.
Couverture hydraulique de la pompe à turbine verticale
