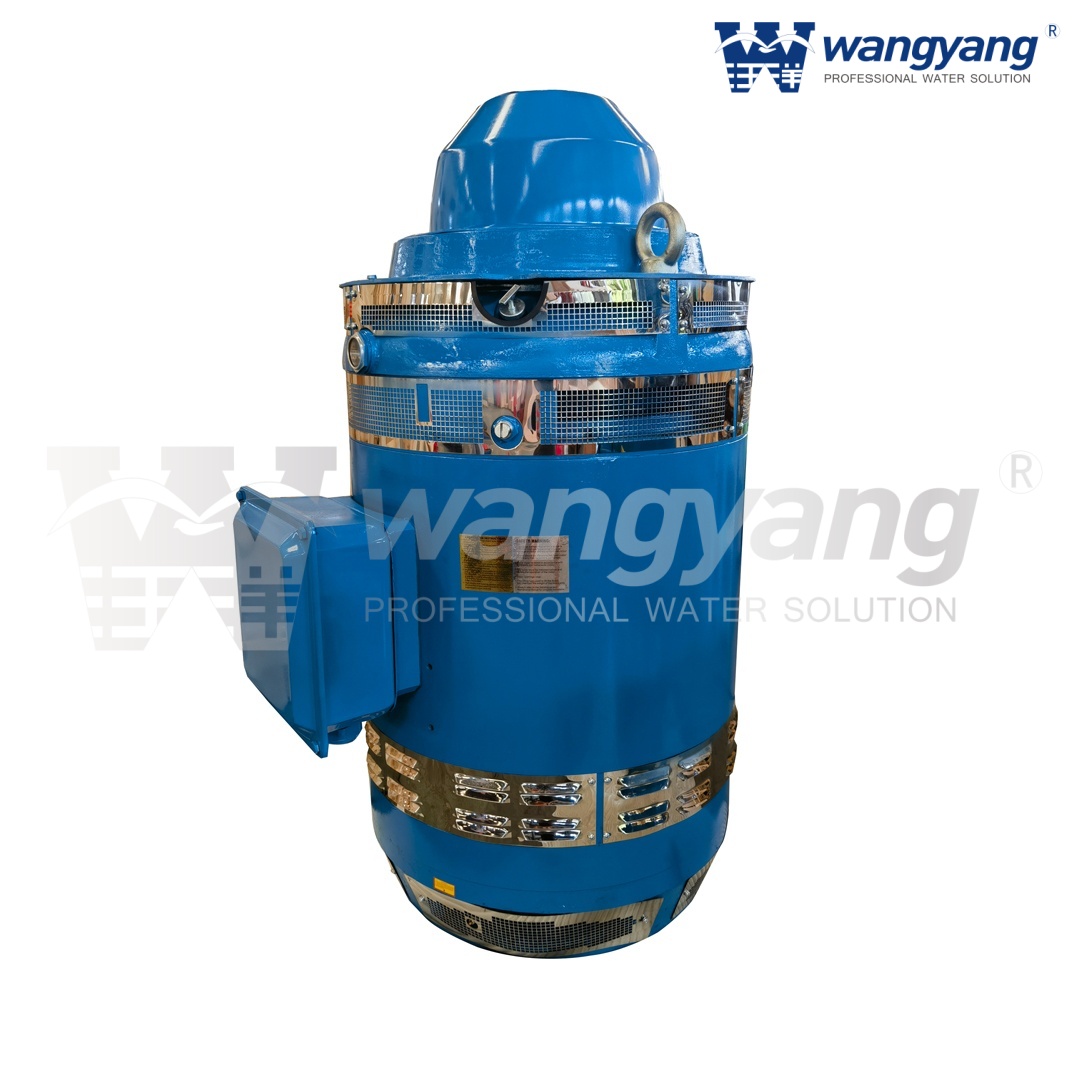

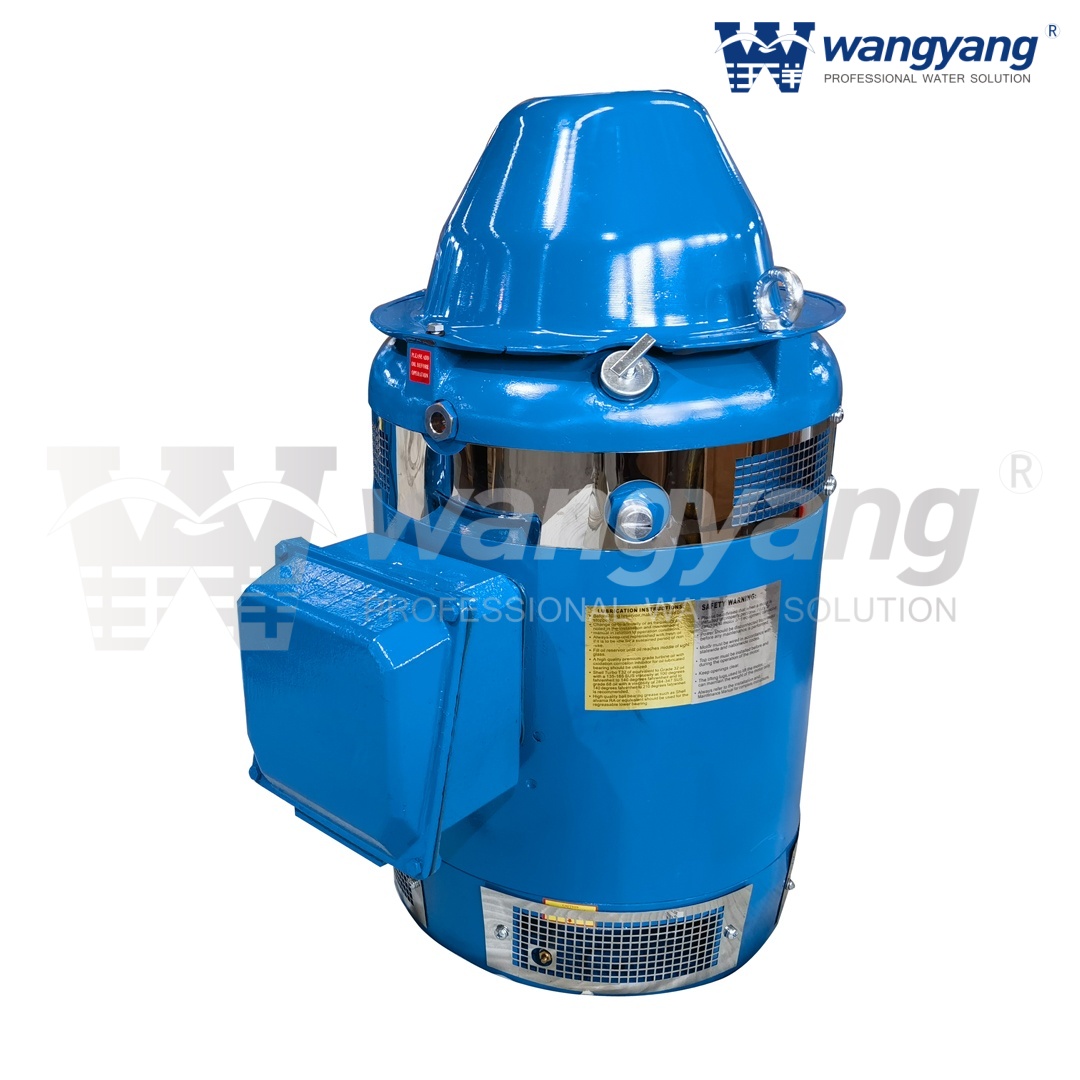

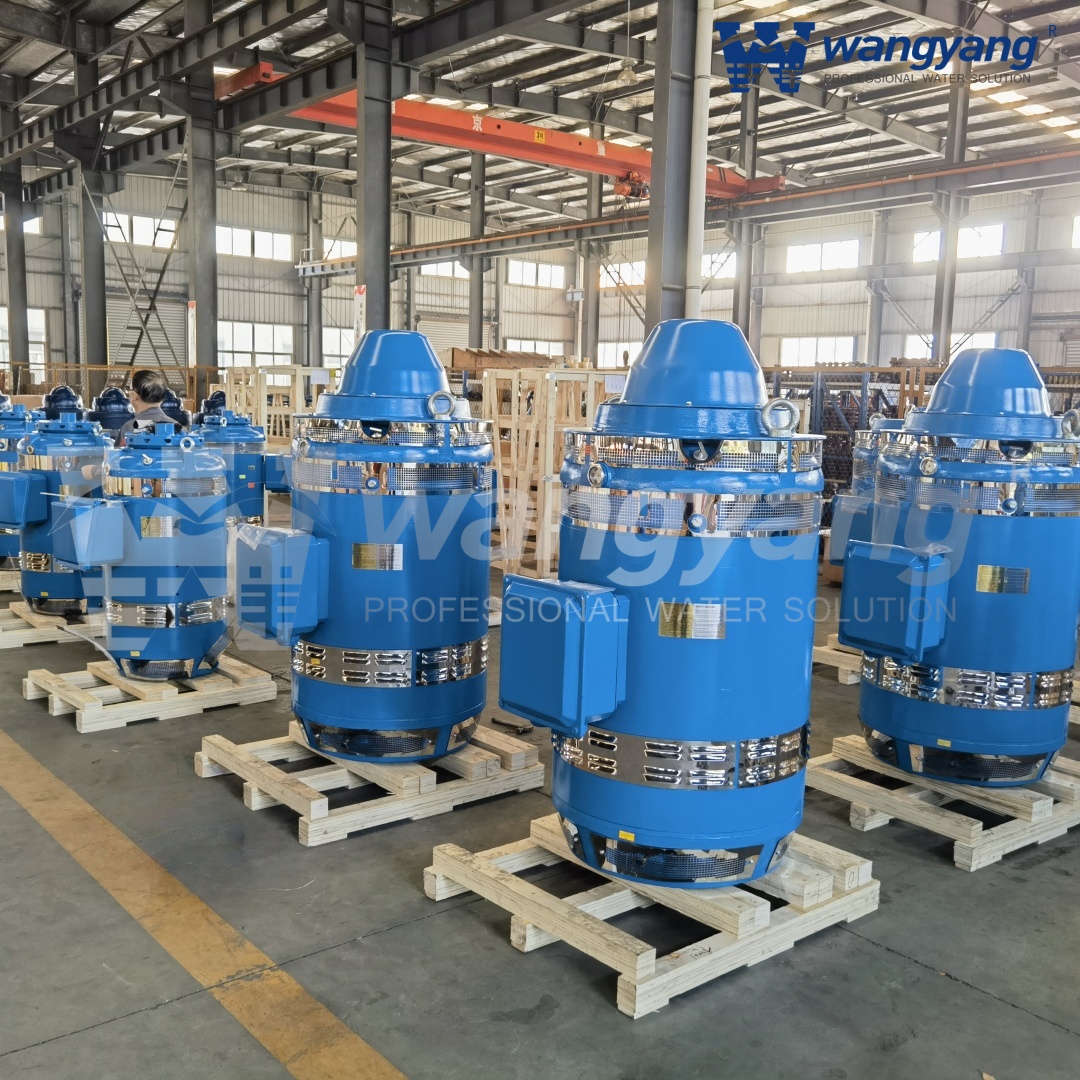

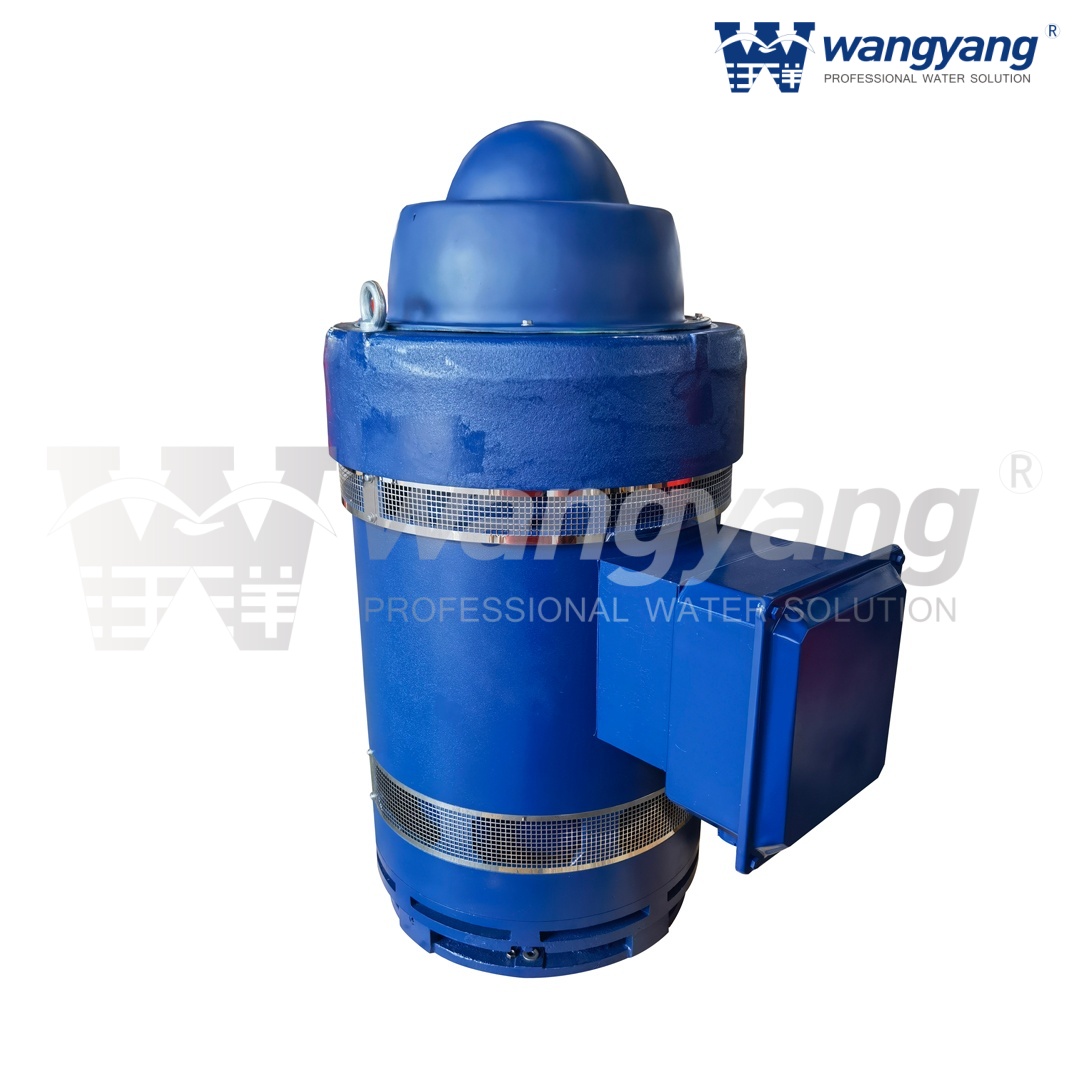

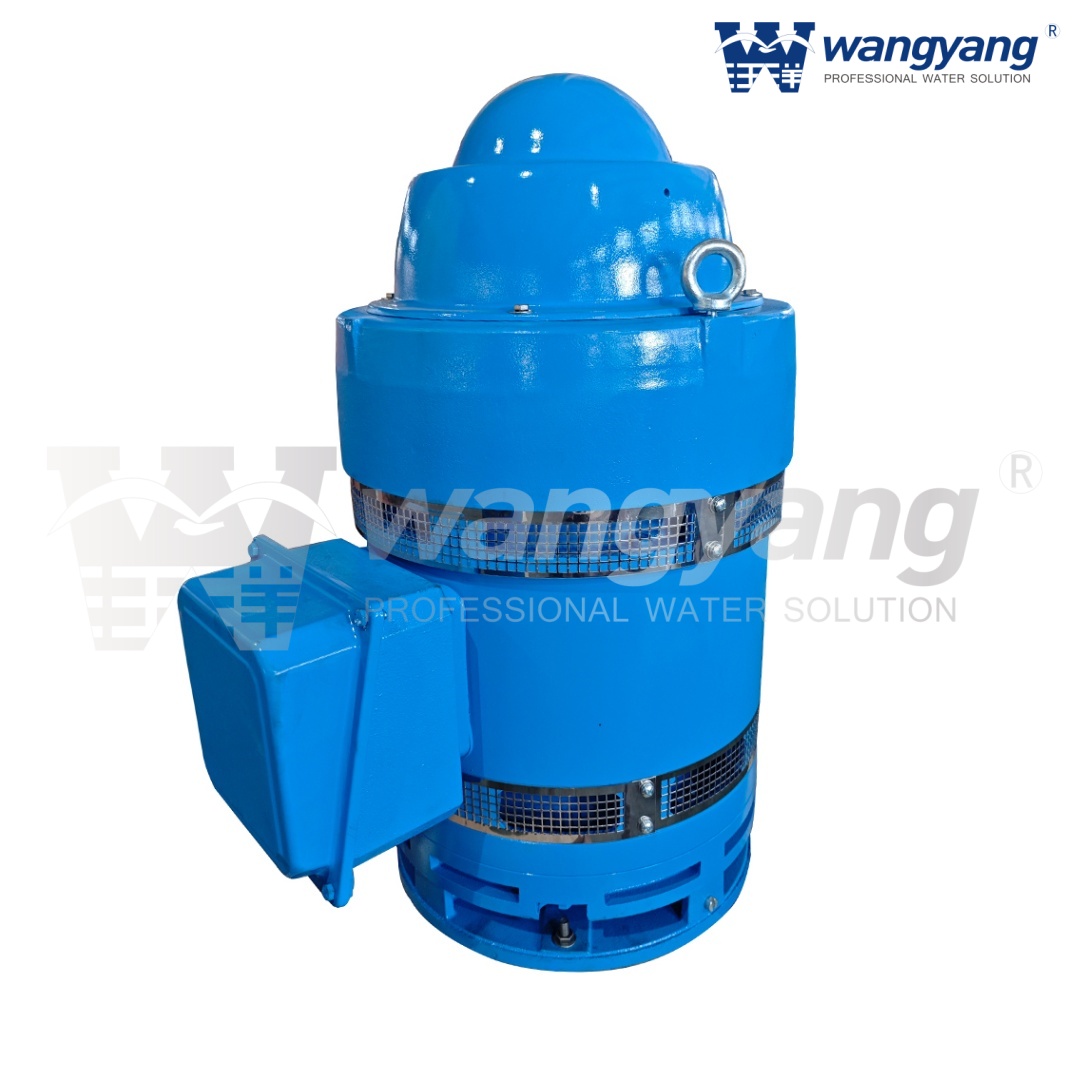

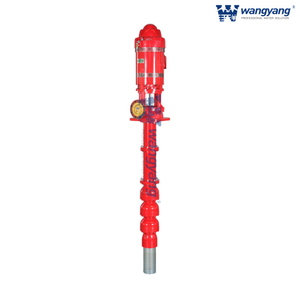

Moteur à arbre creux vertical (WP1_IP23) du fabricant chinois

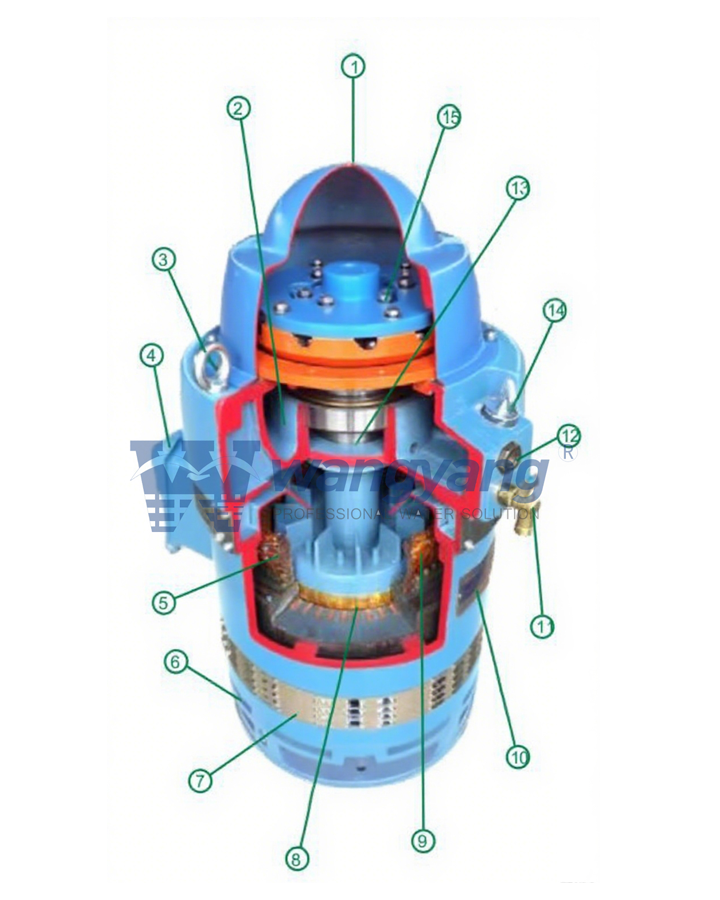

CONSTRUCTION TYPIQUE D'UN ARBRE CREUX VERTICAL WP-1

1. Couvercle supérieur en FRP léger et Durable

2. Système de lubrification par bain d'huile en profondeur pour les cadres 320TP et plus

3. Deux pattes de levage chromées

4.Boîte de conduit surdimensionnée en fonte

Système d'isolation approuvé 5.U.L, service inverseur NEMA MG-1 partie 31, vernis époxy non hydroscopique, traitement double VPI

6. Conception de base en fonte de précision « P » qui permet au moteur de monter sans prendre d'écran pour rongeurs

7. Système à double flux d'air. Le support inférieur est doté de plusieurs conduits d'air qui favorisent un refroidissement supérieur dans tout le moteur avec des écrans supérieurs et inférieurs non corrosifs contre les rongeurs.

8. rotor en aluminium moulé sous pression équilibré avec précision avec finition de peinture antirouille. Le rotor est fabriqué en acier au silicium de qualité 600 pour minimiser la perte de noyau

9. Isolation de classe F avec élévation de température de classe B à 1,15 S.F

10. Plaque signalétique complète en acier inoxydable

11. Vidange d'huile à robinet tournant

12. Verre de vue surdimensionné d'une seule pièce

13. Support supérieur usiné pour 175 % EHT sur les cadres 440 et plus.

14. Bouchon de remplissage d'huile à poignée pour faciliter le retrait et la réinstallation

Cliquet non inversé à bille 15.12 "Type à bille" en fonte ductile pour une rigidité supérieure

Caractéristiques mécaniques du produit

• Conception de cadre américaine éprouvée

• Système de ventilation à double flux d'air inégalé

• Construction entièrement en fonte de haute qualité

• Couvercle supérieur en plastique renforcé de fibre de verre durable

• Bouchon de remplissage d'huile de poignée

• Cadres de lubrification par bain d'huile en profondeur 440TP

• 5810P - Regard d'huile surdimensionné

• Ensemble à cliquet à bille supérieur

• Écrans à persiennes pour rongeurs en acier inoxydable

• Équilibre de précision de l'assemblage rotatif

• Support supérieur avec entretoise usiné pour l'installation de l'EHT 175%

Caractéristiques du produit électrique

• Fil de service de l'onduleur UL

• Plaque signalétique complète en acier inoxydable

• Isolation de classe Premium « F »

• Traitement Double VPI

• MG - 1 Partie 31 Capable

• Radiateurs et protection thermique

• Pack de données complet disponible sur demande pour chaque HP

• Isolation tropicalisée

• Stratifications de silicone à faible perte de noyau

• Cote d’approbation du système d’isolation UL

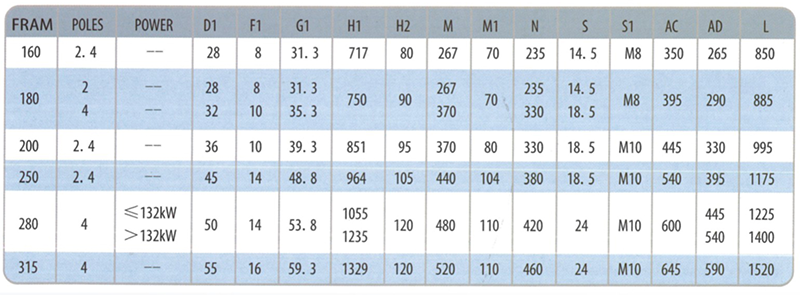

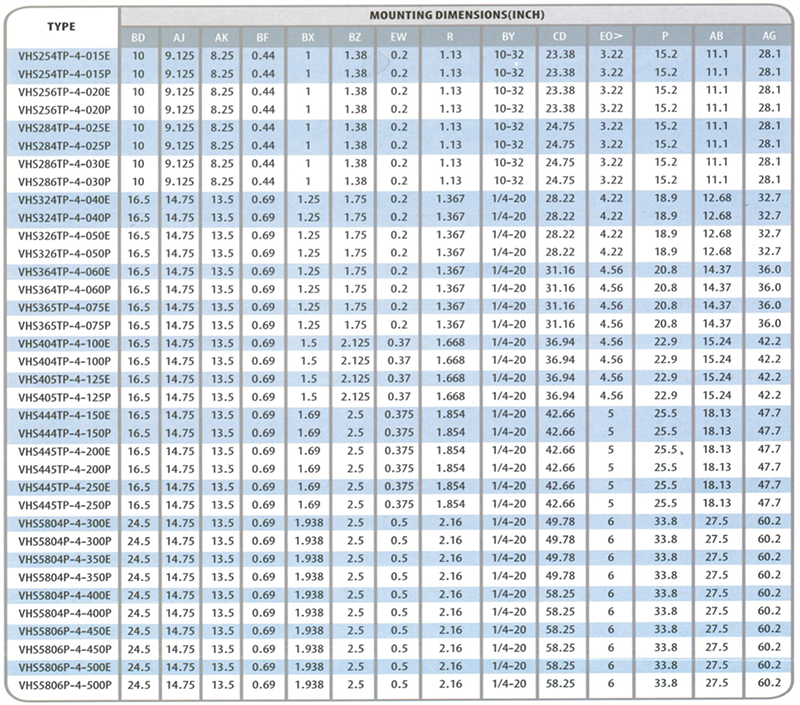

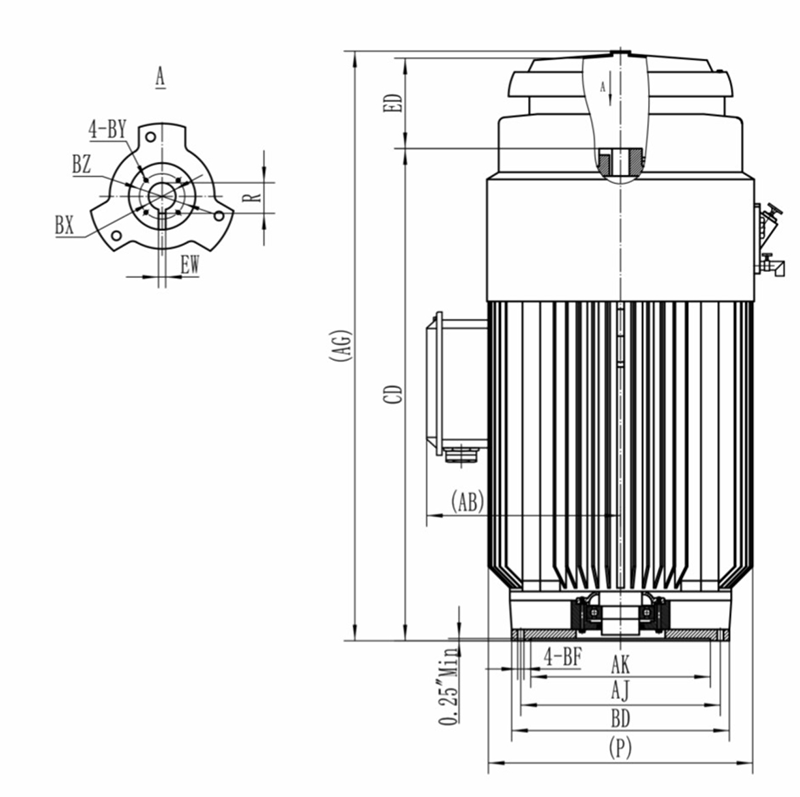

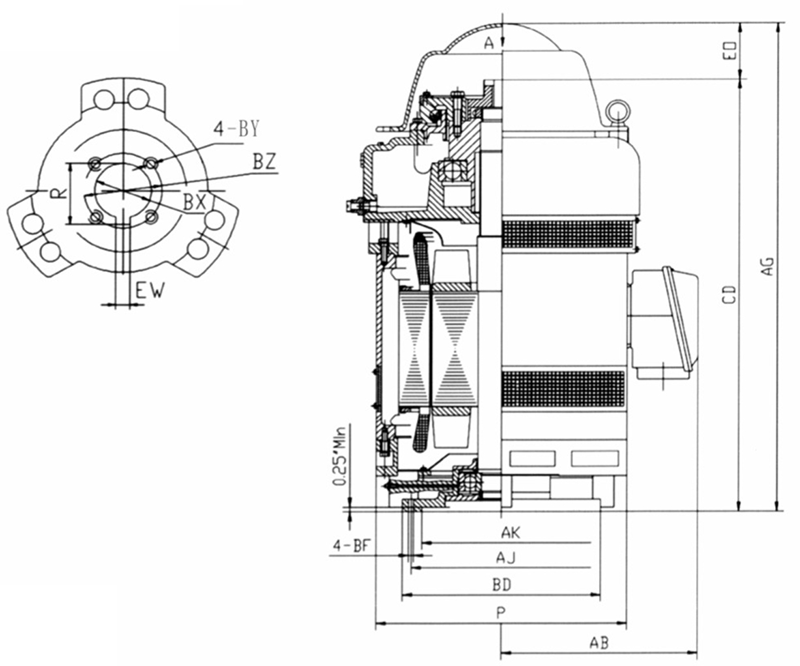

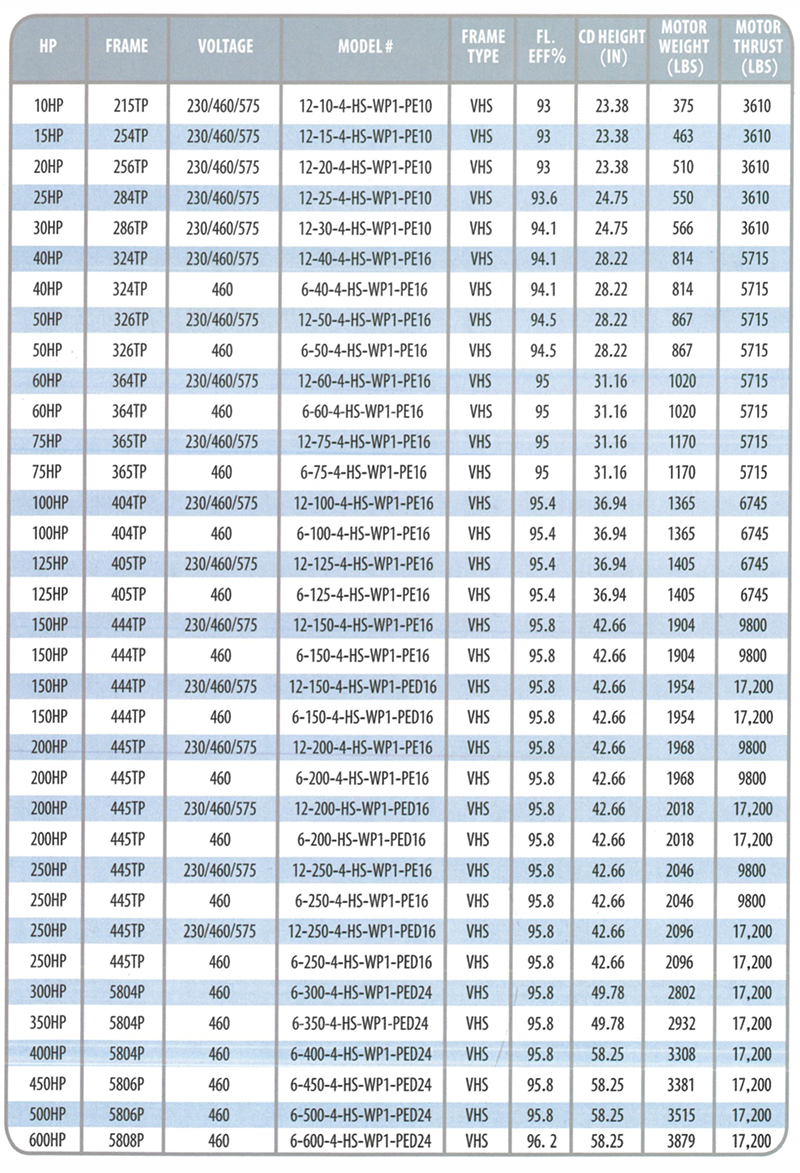

DONNÉES DU MOTEUR À ARBRE CREUX VERTICAL

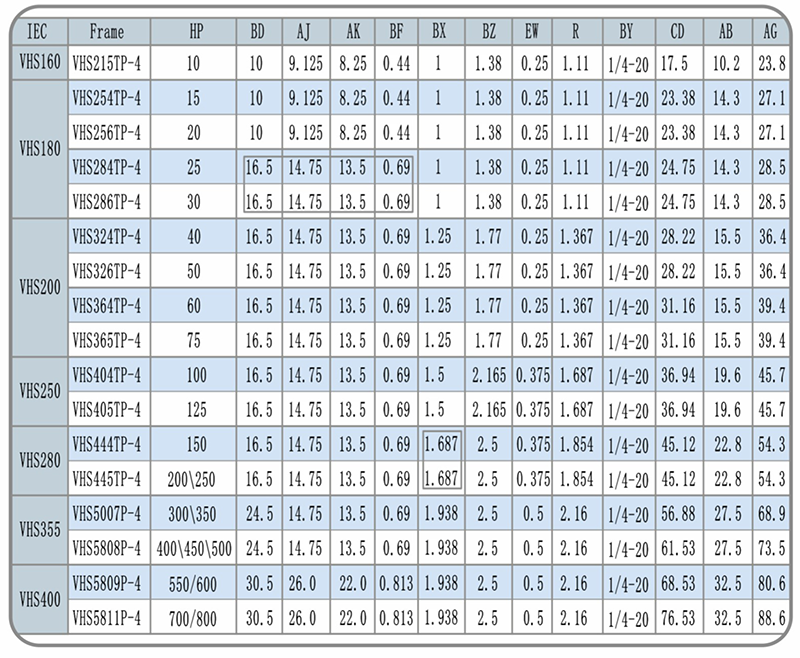

NORME NEMA

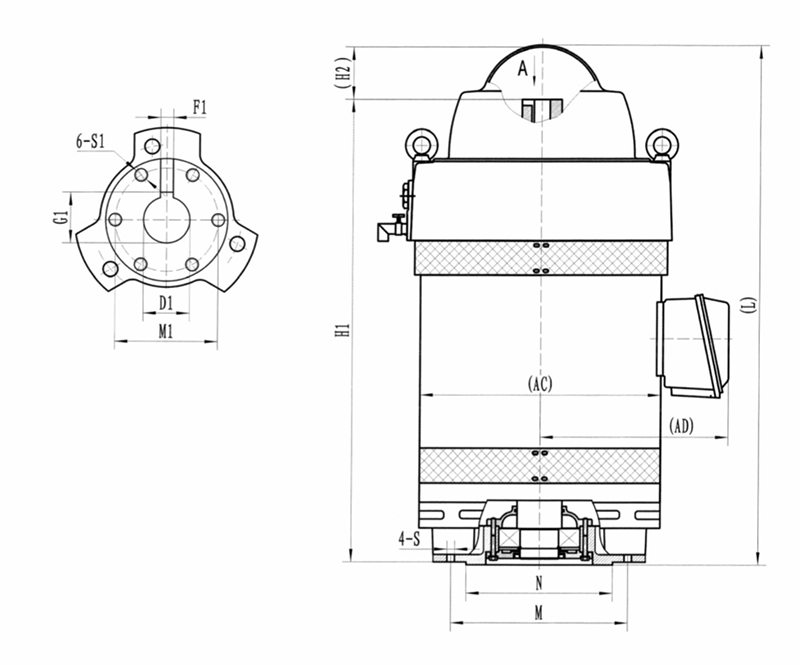

DONNÉES DU MOTEUR À ARBRE CREUX VERTICAL

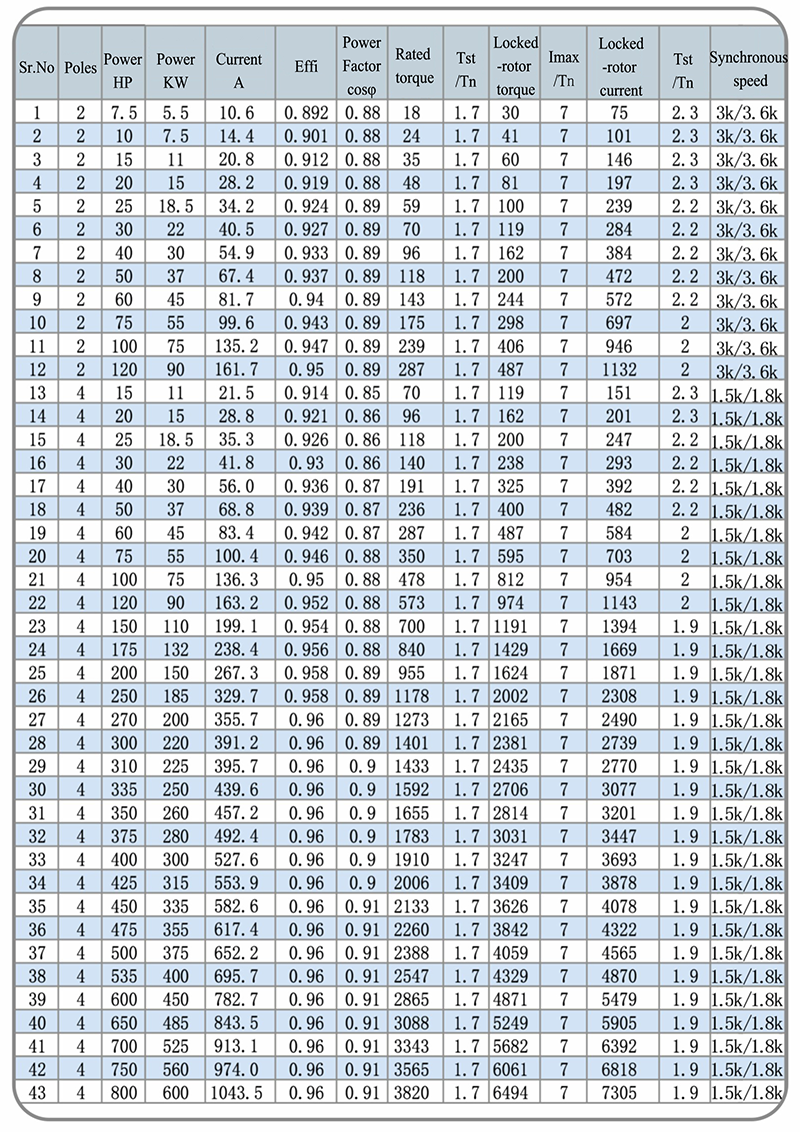

NORME CEI

PROCÉDURES D'ÉQUILIBRAGE DE PRÉCISION

Les moteurs à arbre creux verticaux de Wangyang doivent avoir un équilibrage de précision pour garantir des performances haut de gamme et une longue durée de vie pour chaque moteur. Nous testons nos moteurs avec des moniteurs de vibrations pour détecter différents niveaux de vibrations afin de permettre à notre machiniste d'apporter des corrections si nécessaire. Toutes les pièces rotatives sont équilibrées individuellement avant l'assemblage du moteur.

Dans certaines circonstances, même si toutes les pièces sont équilibrées selon les tolérances normales, une fois assemblées pour former un moteur complet et tournant dans le même sens, cela peut provoquer une erreur cumulative. C'est pourquoi nous testons également l'unité complète avec une balance de précision de 0,00085" pour garantir un moteur fluide et bien équilibré.

1.PETITES PIÈCES ROTATIVES

ÉQUILIBRÉ DYNAMIQUEMENT

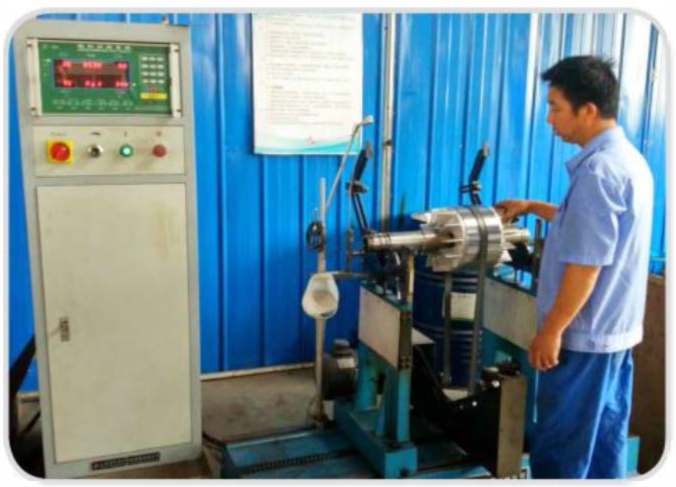

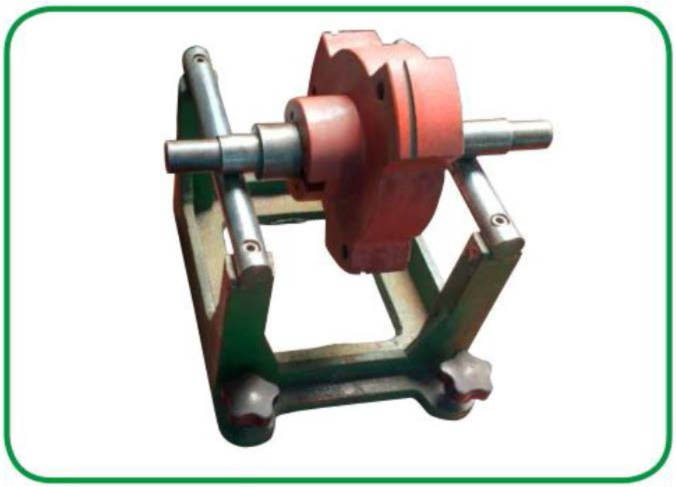

Le rotor, la butée, l'accouplement et les antidévireurs sont tous équilibrés dynamiquement sur une machine à commande électronique.

2. DYNAMIQUEMENT

ROTOR ÉQUILIBRÉ

L'ensemble rotor équilibré dynamique est également perfectionné sur une machine électronique qui mesure la correction.

3. MOTEUR ENTIER VÉRIFIÉ

ÉQUILIBRE À .00085" VIBRATION

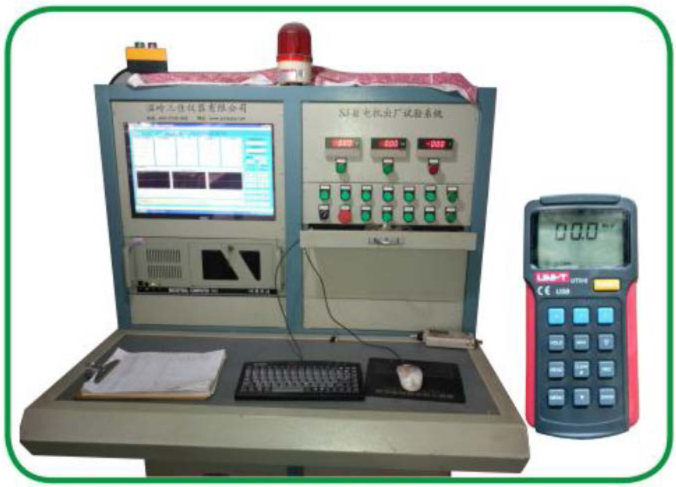

Le moniteur de vibrations mesure le mouvement global du moteur assemblé. Tolérance de précision de seulement 0,00085".

4. ÉQUILIBRE RAFFINÉ

MOTEUR ASSEMBLÉ TERMINÉ

L'équilibrage de précision est obtenu à l'étape 3 en tempérant les poids en plomb dans le support de roulement supérieur.

COMPOSANTS ET ACCESSOIRES DE QUALITÉ SUPÉRIEURE

BUTÉES SURDIMENSIONNÉES POUR RÉSISTER

CHARGES DE POUSSÉE EXIGEANTES

Les roulements de butée des moteurs à arbre creux verticaux Wangyang sont surdimensionnés pour une longue durée de vie. Le fonctionnement sans problème des roulements est assuré grâce à des niveaux d'huile visibles, un support de roulement en bronze à faible friction, un boîtier de roulement moulé avec précision, un bain d'huile profond et des roulements équilibrés avec précision.

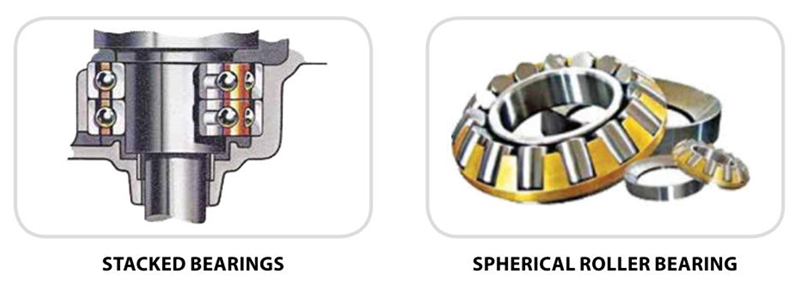

OPTIONS DE ROULEMENTS POUR LES APPLICATIONS À TRÈS HAUTE POUSSÉE

Là où des exigences de poussée plus élevées existent, Wangyang propose des options pour répondre aux exigences de poussée pour une exploitation à long terme. Nous avons pris des dispositions pour empiler les roulements en ayant simplement besoin de retirer un « roulement d'espacement » et d'installer un roulement assorti à sa place pour effectuer une modification facile. Pour une demande de poussée encore plus élevée, des roulements à rotule sur rouleaux avec tubes de refroidissement en cuivre sont fournis.

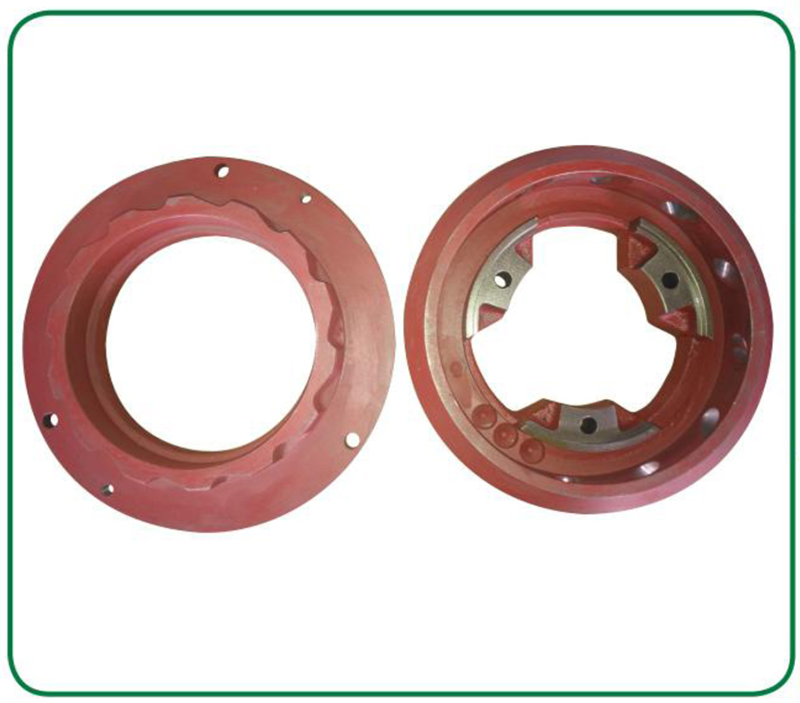

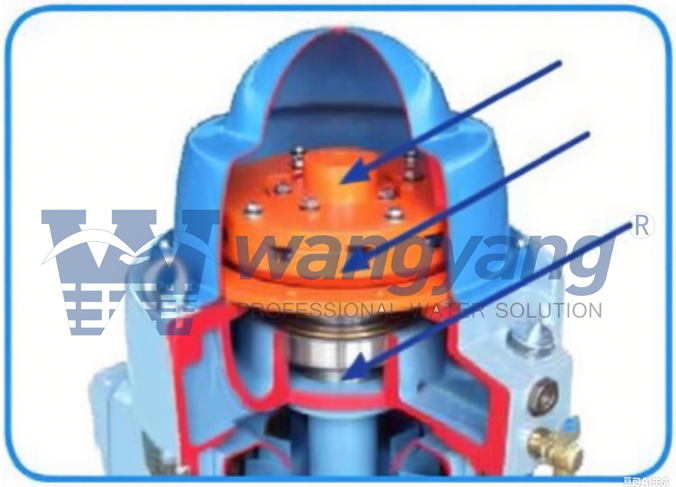

TYPE DE BILLE" CLIQUET NON INVERSE

SE VERROUILLE INSTANTANÉMENT CONTRE LE RETOUR DE L'ARBRE DE POMPE

Lorsque le courant du moteur cesse, la colonne d’eau descendant jusqu’au niveau d’eau normal provoque un retour en arrière de la pompe. Le cliquet non inversé de type boule préféré est la meilleure conception pour empêcher ce backspin. La possibilité d'opération inverse est également éliminée. Le type à bille se compose d'un élément rotatif externe avec une série de canaux positionnés à un angle composé vers l'extérieur et vers le haut. Lorsque le moteur démarre, les billes montent par action centrifuge sans le cliquet. Lorsque le moteur est arrêté et que la chute ralentit, les billes libres de roulement descendent dans leurs canaux respectifs, se bloquant instantanément contre l'inversion de l'arbre de la pompe lorsque le moteur atteint un arrêt net. Les cliquets Wangyang sont fabriqués en fonte ductile et les billes sont en acier durable.
