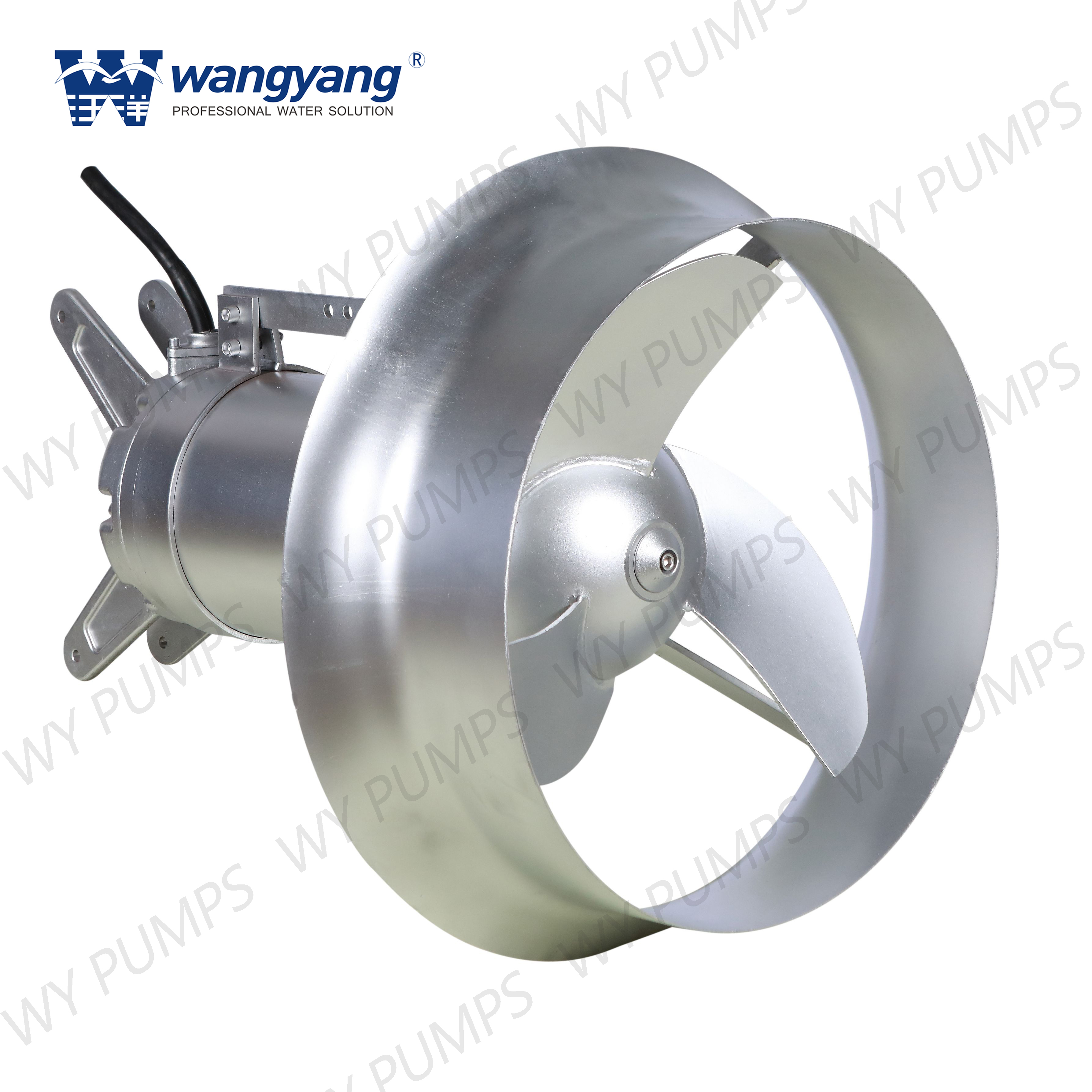

Mélangeur submersible série QJB

Quantité:

introduction

Le mélangeur submersible de type QJB, un équipement clé utilisé dans la technologie de traitement des eaux, peut répondre aux exigences technologiques en matière d'homogénéité et de fluidité des écoulements triphasé solide-liquide et triphasé solide-liquide-gaz dans le cadre du processus de traitement biochimique de l'eau. Il est composé du moteur submersible, de la turbine et du système d'installation, etc. Le mélangeur submersible est en structure de connexion directe. Comparé au moteur électrique traditionnel à haute puissance qui ralentit la vitesse grâce à un réducteur de vitesse, il est mis en évidence par sa structure compacte, sa faible consommation d’énergie, sa maintenance aisée. La roue façonnée par la finition de la coulée ou du poinçonnage est dotée d'une précision élevée, d'une poussée puissante ainsi que d'un profilage simple, esthétique et profilé. Les séries de produits sont applicables aux endroits nécessitant une agitation ou un mélange solide-liquide.


Conditions d'utilisation

Le mélangeur submersible tourbillonnant multifonctionnel de type QJB dans les conditions suivantes peut fonctionner normalement en continu

l.la plus haute température du milieu ne dépassant pas 40;

2. valeur du pH moyen entre cinq et neuf;

Masse volumique moyenne inférieure ou égale à 1150 kg / m³;

4.l’opération de plongée de longue durée, profondeur de plongée en général pas plus de 20 m.


Les caractéristiques

Type QQB spin multifonctionnel dans la structure compacte du mélangeur submersible à flux continu, petit volume, poids léger, utilisation et maintenance simples, installation et maintenance simples, et longue durée de vie.

La conservation de l'eau 2.Impeller a la meilleure structure de conception, efficacité élevée, la lame de balayage avec la fonction consacrée par soi-même peut empêcher le divers enroulement, confiture.

3.et le système d'aération peuvent être utilisés ensemble pour réduire la consommation d'énergie, le remplissage en oxygène étant évidemment amélioré, empêchant efficacement les précipitations.

4.unique conception de joint de câble, a éliminé les problèmes cachés de mou du câble.

5. enroulement de moteur pour l'isolation de classe F, degré de protection pour IP68, choisissez un palier de haute qualité sans entretien, a la fonction de protection contre la surchauffe de la chambre de détection de fuite d'huile et d'enroulement de moteur, rend l'électricité plus sûre et fiable.

Joint mécanique indépendant de la manière 6.Two, garniture mécanique du matériau de friction pour la résistance à la corrosion du carbure de paie et de tungstène. Toutes les fixations pour le matériel en acier inoxydable.

Les composants 7.Standard sont une technologie de séparation électrolytique qui peut aider à prévenir la corrosion.


Introduction de la structure

Mélangeur submersible tourbillonnante multifonctionnel de type QJB principalement par l'installation de l'équipement et le système de contrôle électrique, hôte de l'équipement.

Le mélangeur submersible tourbillonnant multifonctionnel de type QJB, en fonction de ses formes de fonctionnement, peut être divisé en mélangeur submersible mélangé et mélangeur submersible à configuration de flux à pousser à vitesse réduite. Mélangé selon les caractéristiques de structure du mélangeur submersible et des points. Pour le type de marquage à la ligue et le mélangeur submersible, mélangeur immergé droit de type association. Le modèle d'écoulement poussé à basse vitesse est un mélangeur submersible semblable à une association droite.

Mélangez le type de la série QJB multifonctionnel tourbillonnant submersible manière de lame selon le formage et divisé en mélangeur de bâti et estampeur. Lame de mélangeur à coulée (turbine) pour le processus de coulée, machine Matériau de l'enveloppe du corps généralement destiné à la fonte. Lame de malaxage pour estampage, Matériau de coque pour acier inoxydable.

Structure de type estampage de ligue droite du moteur multipolaire de mélangeur submersible, l'emboutissage de pièces hydrauliques formant, une bonne précision, un rendement élevé, les pales de la roue ont un angle différent. L'équilibre hydraulique Aucun blocage après avoir tiré la conception, la structure compacte, le petit volume, le poids léger, la facilité d'utilisation et la maintenance, l'installation est pratique et rapide, longue durée de vie. Les cas adoptent tous la fabrication en acier inoxydable, belle apparence Voir couramment. Le bureau national de la protection de l’environnement qui a approuvé le produit de première sélection dans le mélangeur submersible a été acheté chez soi et à l’étranger.

Mélangeur submersible mixte conçu pour augmenter le débit axial de la couverture de détournement général et réduire le débit radial, réduire les vibrations, augmenter le fonctionnement du lissé de la roue. Et le mélangeur submersible à jet d’écoulement à basse vitesse ne prépare pas la hotte de dérivation.

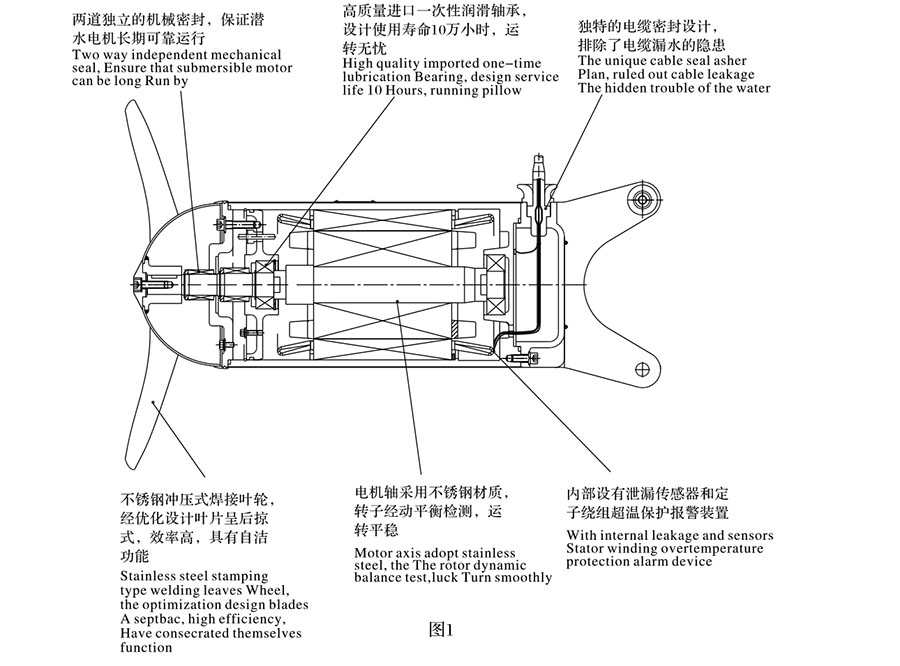

Comme le montre la figure 1, le mélangeur immergé en forme d'association droite, principalement constitué par la turbine, compose de deux composants principaux des moteurs immergés directement dans la turbine de l'arbre moteur.

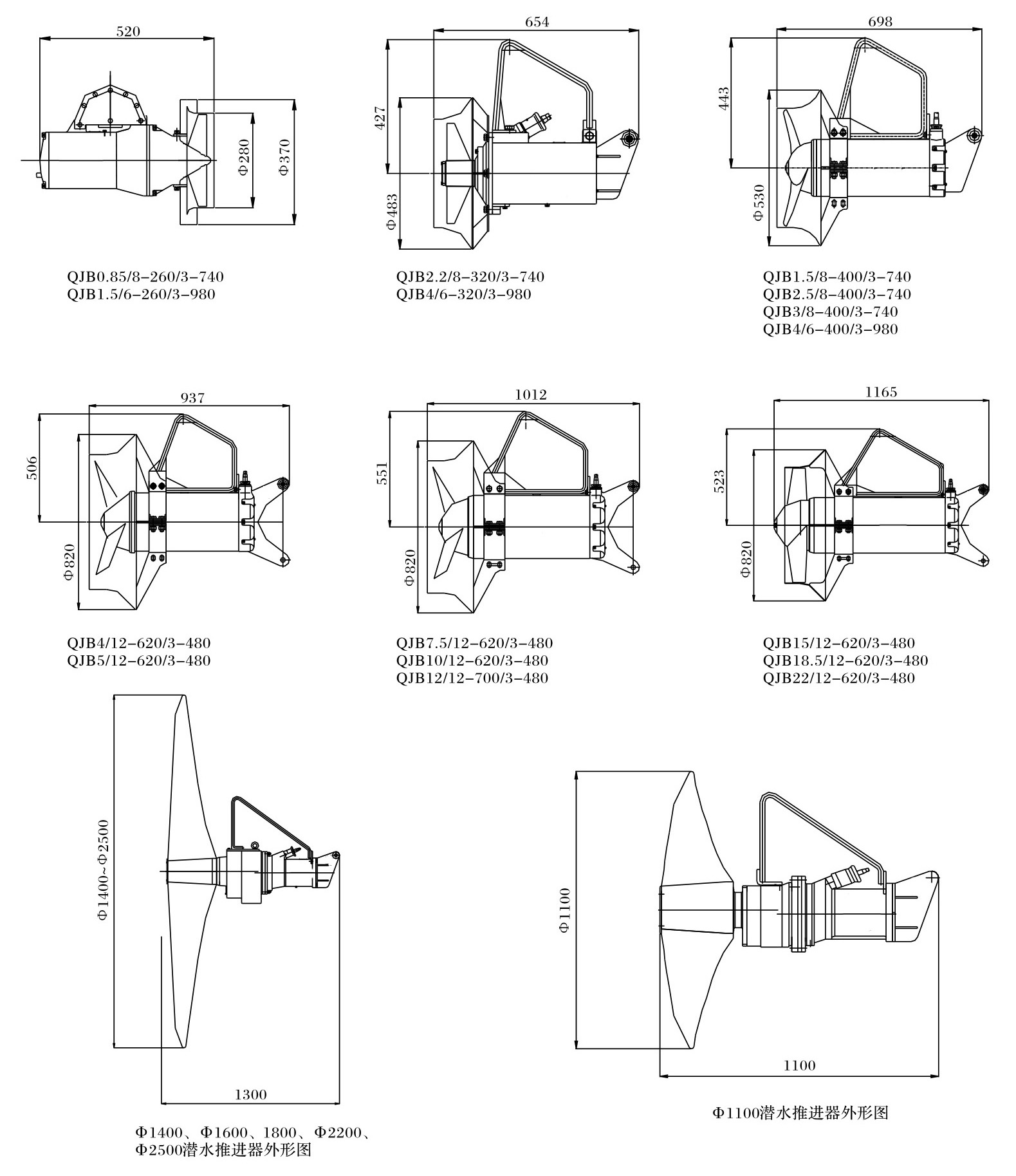

Dessin de cote de forme

尺寸 图

Paramètres de performance

Non.

Modèle

Puissance du moteur(kW)

Courant nominal(A)

Vitesse de rotation de la lame(r / min)

Diamètre de la lame(mm)

Poussée axiale(N)

Poids(kg)

1

QJB0.85 / 8-260 / 3-740C / S *

0.85

3.2

740

260

163

55

2

QJB1.5 / 6-260 / 3-980C / S *

1.5

3.9

980

260

290

55

3

QJB2.2 / 8-320 / 3-740C / S *

2.2

5.9

740

320

582

110

4

QJB4 / 6-320 / 3-980C / S *

4.0

9.3

980

320

609

115

5

QJB1.5 / 8-400 / 3-740 / S

1.5

4.5

740

400

600

70

6

QJB2.5 / 8-400 / 3-740 / S

2.5

7.3

740

400

800

70

7

QJB3 / 8-400 / 3-740 / S

3.0

8.0

740

400

850

70

8

QJB4 / 6-400 / 3-980 / S

4.0

9.6

980

400

1200

73

9

QJB4 / 12-620 / 3-480 / S

4.0

14.5

480

620

1100

184

10

QJB5 / 12-620 / 3-480 / S

5.0

18.0

480

620

1800

184

11

QJB7.5 / 12-620 / 3-480 / S

7.5

26.7

480

620

2600

229

12

QJB10 / 12-620 / 3-480 / S

10.0

29.3

480

620

2900

229

13

QJB12 / 12-700 / 3-480 / S

12.0

32.0

480

620

3100

250

14

QJB15 / 12-620 / 3-480 / S

15.0

42.8

480

620

4200

305

15

QJB18.5 / 12-620 / 3-480 / S

18.5

55.0

480

620

5300

315

16

QJB22 / 12-620 / 3-480 / S

22.0

65.0

480

620

6100

335
