Introduction
Le mélangeur hyperboloïde SQJB est un produit de haute technologie de nouvelle génération recherché et développé indépendamment par le centre technique de notre société. Il apporte des innovations audacieuses dans la structure globale et la conception hydraulique, et constitue une innovation par rapport aux équipements de mélange et d'agitation traditionnels en utilisant des concepts et des méthodes de conception avancés tels que la technologie d'analyse du champ d'écoulement CFD et la méthode d'analyse par éléments finis.
La roue du mélangeur hyperboloïde SQJB adopte une technologie avancée de formage unique. Il a une surface lisse, un type de ligne et un modèle d'écoulement parfaits, et présente une résistance élevée et une résistance à la corrosion. En même temps, il présente une faible résistance et un rendement élevé. Il adopte une installation de type sec. Le moteur et le réducteur correspondants sont placés au-dessus du liquide sans entrer en contact avec le liquide. Il n’y a aucune pièce vulnérable sous l’eau et sa durée de vie est longue. C'est un équipement idéal pour remuer divers liquides.

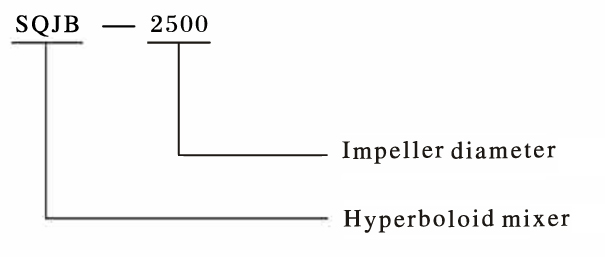

Désignation du modèle

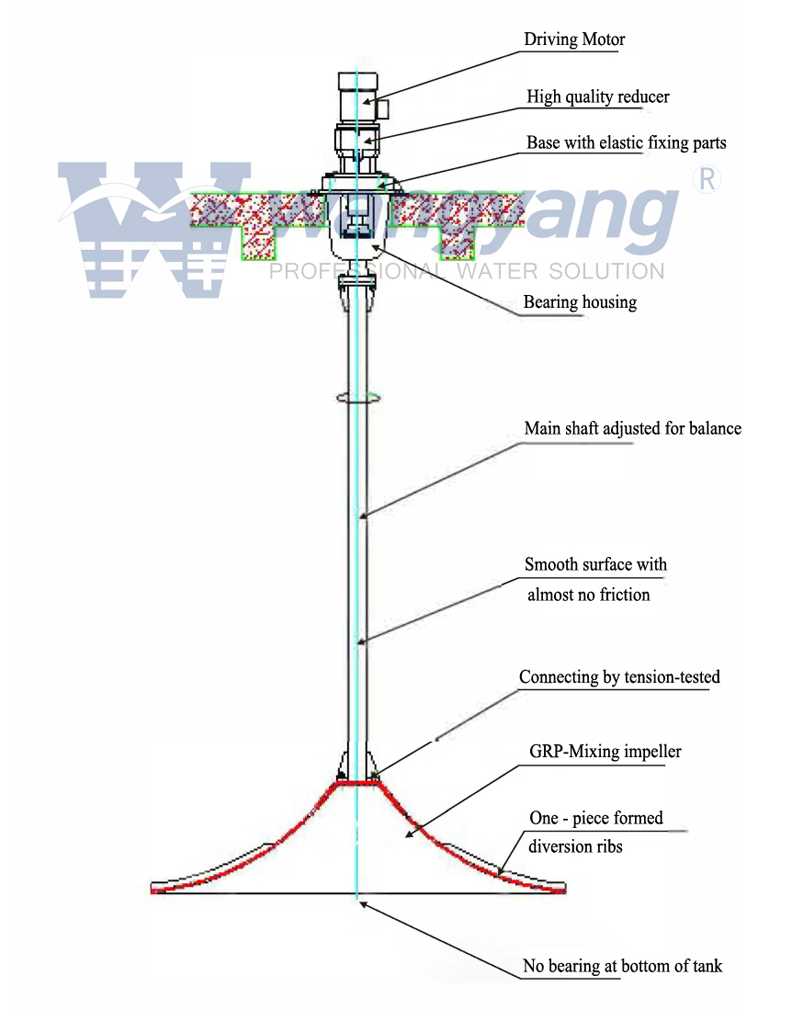

Le mélangeur hyperboloïde SQJB a une structure simple et est facile à installer. Comme le montre la figure suivante, il se compose de composants d'entraînement, d'une base, d'un arbre principal, d'une roue et d'un système de commande électrique. L'équipement est installé sur une base fixe au-dessus de la piscine et la turbine d'agitation sous l'eau est reliée par un arbre de transmission en acier au carbone ou en acier inoxydable. La turbine d'agitation est disposée près du sol et, en modifiant la longueur de l'arbre de transmission, elle peut s'adapter à des piscines de différentes profondeurs.
Composants d'entraînement
Les composants d'entraînement se composent d'un moteur, d'un réducteur de haute qualité et d'un arbre de transmission. La forme d'entraînement adopte un réducteur à engrenages hélicoïdaux. Il a une faible consommation d'énergie, des performances supérieures, de faibles vibrations et un faible bruit. L'engrenage hélicoïdal est en acier forgé et sa surface est carburée et durcie. Grâce à un usinage de précision, le parallélisme et la précision de positionnement de l'arbre sont assurés et sa durée de vie est longue. Le roulement de transmission est un produit de haute qualité, garantissant un fonctionnement stable et à long terme. Le moteur est un moteur standard CEI, de type extérieur, avec une classe de protection IP55 et une classe d'isolation F.
Socle
Les composants d'entraînement sont fixés sur une base avec un dispositif d'absorption des chocs, qui sert à éliminer les vibrations générées pendant le fonctionnement de l'équipement et peut corriger les forces axiales provoquées par l'écoulement de l'eau.
Arbre principal
L'arbre principal est une pièce de liaison entre les composants d'entraînement et la roue. Il subit un traitement de redressage et de formage unique pour garantir une excellente rectitude. Selon les besoins de l'utilisateur, des matériaux à haute résistance et résistants à la corrosion tels que l'acier au carbone avec un traitement anticorrosion lourd, l'acier au carbone enveloppé de FRP (plastique renforcé de fibre de verre) et l'acier inoxydable peuvent être utilisés pour répondre aux exigences de rigidité et de résistance.
Turbine
La conception unique de la structure de la turbine du mélangeur hyperboloïde SQJB maximise la combinaison parfaite des caractéristiques du fluide et du mouvement mécanique. Les lignes d'écoulement à la surface de la roue hyperboloïde sont des combinaisons complètement tangentes, et toute la surface est un hyperboloïde formé en tournant autour du centre de l'arbre de transmission. Conçu pour recevoir l'eau du centre de la roue afin de s'adapter au débit d'eau, cela réduit la vitesse d'entrée d'une part et assure une pression uniforme du liquide sur la surface de la roue d'autre part, ce qui est bénéfique pour l'écoulement de l'eau, réduit les vibrations pendant le fonctionnement de l'ensemble de la machine et assure l'équilibre de l'ensemble de la machine en mouvement.

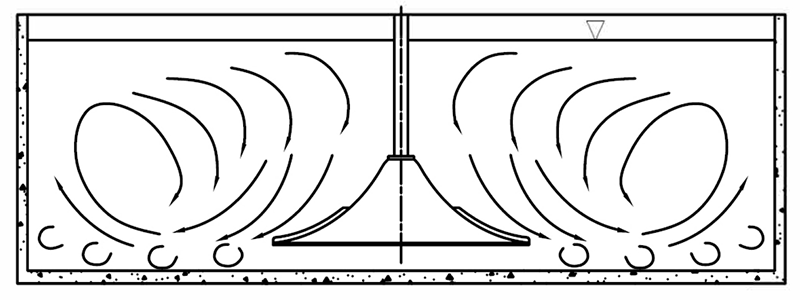

Les aubes directrices sont réparties uniformément sur les surfaces à double arc nouvellement ouvertes. Avec l'énergie potentielle obtenue par l'apport d'eau supplémentaire au moyen de la pression du poids propre du liquide et de la force centrifuge générée lorsque la roue tourne, de l'énergie cinétique est formée. Le liquide effectue un mouvement tangentiel le long de la direction circonférentielle de la roue dans des conditions d'accélération gravitationnelle et forme un flux de circulation de bas en haut sous la réflexion de la paroi de la piscine. C'est précisément en raison des caractéristiques structurelles de la roue du mélangeur hyperboloïde et de la particularité d'être installé à proximité du fond de la piscine qu'il peut obtenir un effet de mélange idéal pendant le fonctionnement, former un flux omnidirectionnel uniforme, éliminer efficacement les zones mortes de mélange et obtenir des effets de mélange et d'agitation idéaux.
Le mélangeur hyperboloïde SQJB surmonte les inconvénients des mélangeurs conventionnels tels qu'une vitesse d'écoulement inégale dans la cuve de mélange, l'existence de zones mortes de mélange et un faible taux d'utilisation du volume. Il génère un écoulement omnidirectionnel uniforme au fond du réservoir, sans zones mortes, sans sédimentation, et la surface de l'eau reste calme sans que l'air n'entre dans l'eau. La roue a une forme parfaite avec une conception hyperboloïde et adopte une structure sans pale, ce qui empêche tout débris de s'accrocher au mélangeur et évite l'enchevêtrement des fibres, donc aucun entretien n'est requis pendant le fonctionnement normal.
La roue présente une faible vitesse de rotation, une faible usure et une bonne résistance à la corrosion, garantissant des performances fiables et une longue durée de vie. Comparé aux mélangeurs conventionnels, ce mélangeur hyperboloïde à flux omnidirectionnel de grande capacité a une consommation d'énergie inférieure, ne nécessitant généralement que 3 à 4 watts pour mélanger 1 mètre cube d'eaux usées, réalisant une économie d'énergie de 30 à 50 %.
Le mélangeur hyperboloïde SQJB convient aux occasions dans la protection de l'environnement, l'industrie chimique, l'énergie, l'industrie légère et d'autres industries qui nécessitent le mélange et le mélange de liquide-liquide, liquide-solide et liquide-gaz. Il est particulièrement adapté au mélange dans les projets de traitement des eaux usées et de purification de l'eau, comme suit :
1.Mélange dans des réservoirs d'égalisation : Utilisé dans les réservoirs d'égalisation pour ajuster le débit de pointe et la charge de pointe dans les projets de traitement des eaux usées, visant un mélange homogène. Les applications typiques sont dans les projets industriels tels que les établissements vinicoles, les usines d'impression et de teinture, les usines de papier, etc.
2.Mélange et mélange de coagulation : Utilisé pour dissoudre des produits chimiques et coaguler le mélange de produits chimiques avec de l'eau dans le traitement de l'eau ; c'est-à-dire dans les cas où le processus d'exploitation nécessite un traitement chimique supplémentaire, tel que l'ajout de chaux ou d'autres produits chimiques de traitement des eaux usées.
3. Mélange de désinfection : Utilisé pour le mélange par contact entre le chlore liquide et d'autres désinfectants avec de l'eau dans le traitement de l'eau ; sa fonction est d'améliorer le degré de mélange du chlore liquide et des eaux usées.
