Hélice à flux submersible série QDT

Quantité:

introduction

L'hélice à flux submersible de type QDT est largement utilisée pour la propulsion et l'agitation des flux oxydants dans divers types de réservoirs biochimiques au cours du processus de traitement des eaux. de moteur submersible, de dispositif de réduction de vitesse, de pales et de système d'installation, etc. - rotation rapide, production d'un champ d'écoulement important et large gamme de services. Les pales en forme de banane à balayage possèdent une fonction d’auto-nettoyage qui consiste à mouler des plastiques renforcés de PU ou de fibre de verre et à souligner leur légèreté, leur grande résistance et leur bonne résistance à la corrosion, etc. le fluide en état de mouvement à basse vitesse pour produire un écoulement d'eau progressif.


Structure

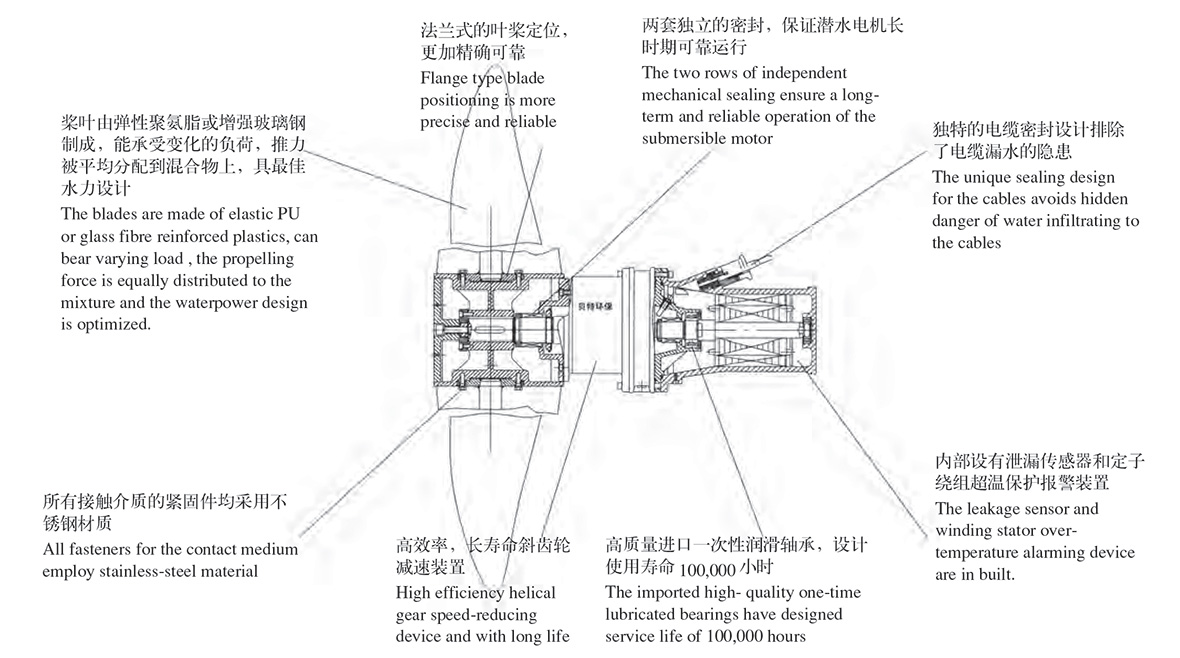

Outre le flux d’eau propulsant et produisant l’eau, cette série de produits a également une fonction de mélange, comme indiqué sur le dessin:

Application

Les mélangeurs submersibles sont principalement utilisés pour mélanger, agiter et créer des écoulements annulaires dans le processus de traitement des eaux usées municipales et industrielles et peuvent également être utilisés pour la maintenance des équipements de la circulation de l'eau du paysage; en agitant, ils peuvent créer un écoulement d'eau, améliorer la qualité de l'eau, augmenter la teneur en oxygène de l'eau et empêcher efficacement la sédimentation des substances en suspension.


Paramètres de performance

Les paramètres de performance du mélangeur submersible sont indiqués dans le tableau suivant avec la tension nominale de 380 V et la fréquence de 50Hz:

Modèle

Puissance du moteur

Courant évalué

tours de roue

Diamètre de roue

Poussée

Poids

(kW)

(UNE)

r / min

(mm)

(N)

(Kg)

QDT2.2 / 4-1100 / 2-87 / P

2.2

5.3

87

1100

1970

184

QDT3 / 4-1100 / 2-115 / P

3

7.2

115

1100

2410

184

QDT4 / 4-1100 / 2-135 / P

4

9.2

135

1100

2930

184

QDT1.5 / 4-1400 / 2-48 / P

1.5

3.9

48

1400

1200

180

QDT2.2 / 4-1400 / 2-56 / P

2.2

5.3

56

1400

1640

180

QDT3 / 4-1400 / 2-63 / P

3

9.2

63

1400

2180

180

QDT1.5 / 4-1600 / 2-48 / P

1.5

3.98

48

1600

1320

184

QDT3 / 4-1600 / 2-56 / P

3

7.2

56

1600

2140

184

QDT4 / 4-1600 / 2- / 63 / P

4

9.2

63

1600

2520

184

QDT1.1 / 4-1800 / 2-38 / P

1.1

3

38

1800

1160

186

QDT1.5 / 4-1800 / 2-42 / P

1.5

3.9

42

1800

1480

186

QDT2.2 / 4-1800 / 2-48 / P

2.2

5.3

48

1800

1880

186

QDT3 / 4-1800 / 2-56 / P

3

7.2

56

1800

2365

186

QDT4 / 4-1800 / 2-63 / P

4

9.2

63

1800

2750

186

QDT1.5 / 4-2200 / 2-38 / P

1.5

3.9

38

2200

1400

210

QDT2.2 / 4-2200 / 2-42 / P

2.2

5.3

42

2200

1810

210

QDT3 / 4-2200 / 2-48 / P

3

7.2

48

2200

2140

210

QDT4 / 4-2200 / 2-56 / P

4

9.2

56

2200

2780

210

QDT5 / 4-2200 / 2-63 / P

5

11.9

63

2200

2960

210

QDT1.5 / 4-2500 / 2-36 / P

1.5

3.9

36

2500

1430

220

QDT3 / 4-2500 / 2-38 / P

3

7.2

38

2500

2090

220

QDT4 / 4-2500 / 2-42 / P

4

9.2

42

2500

2850

220

QDT5 / 4-2500 / 2-56 / P

5

11.9

56

2500

3090

220

QDT7.5 / 4-2500 / 2-63 / P

7.5

16.6

63

2500

4330

270

Remarques:

1 Classe d'isolation des enroulements du moteur: classe F; Catégorie de protection; IP68; Mode de fonctionnement du moteur: fonctionnement pendant 24 heures.

2 Nous pouvons fournir au moteur une isolation d'enroulement de classe H.

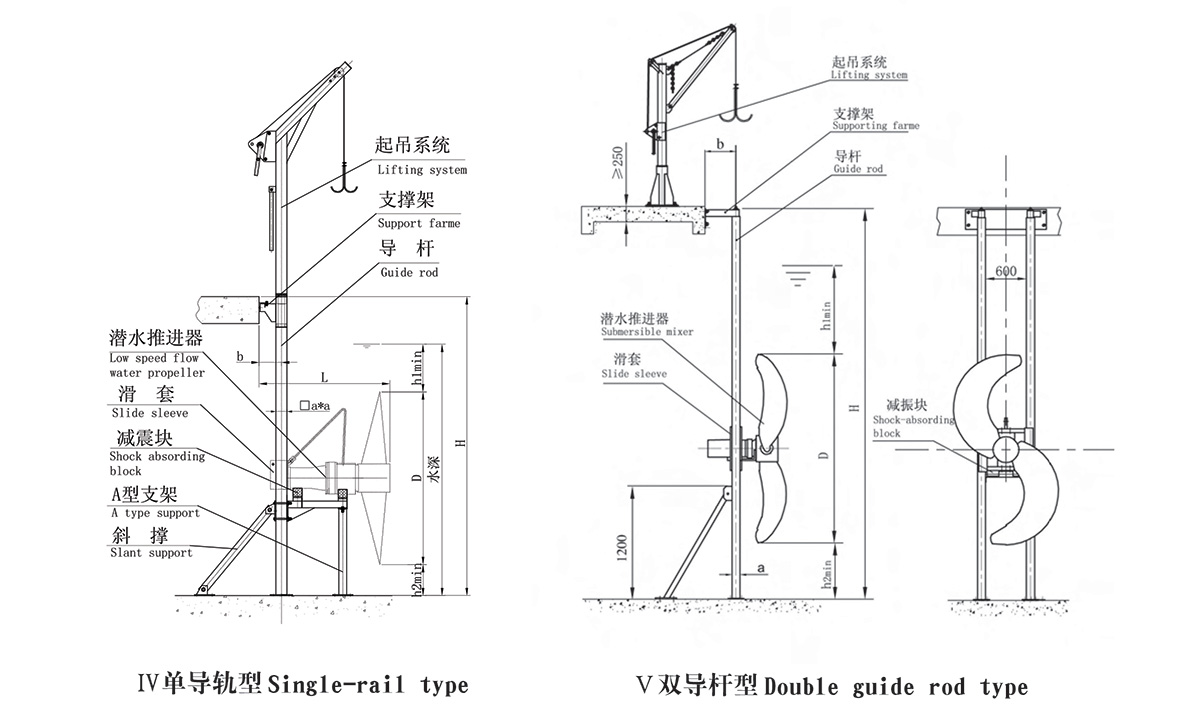

Schéma d'installation
