Choisir un pompe à turbine verticale n’est pas quelque chose qui devrait être traité comme un remplacement d’équipement de routine. Il s'agit d'une décision majeure qui peut affecter directement la fiabilité du système, la stabilité de fonctionnement et les exigences de maintenance à long terme. Une spécification inappropriée peut entraîner une cavitation, des dommages précoces aux composants et une consommation d'énergie inutile tout au long de la durée de vie de l'unité.
La conception d’un système de pompage fiable nécessite une analyse minutieuse. Les ingénieurs doivent évaluer avec précision les courbes de performances, les exigences en matière de hauteur d'aspiration nette positive et les dispositions d'entraînement. Même une petite erreur dans la sélection hydraulique peut réduire l’efficacité, créer des problèmes de vibrations et perturber les performances globales de l’usine.
Pour réduire ces risques, il est important d’utiliser un cadre de sélection pratique et objectif. Ce guide explique comment examiner les besoins hydrauliques, comparer les configurations mécaniques et prendre des décisions d'achat judicieuses. En suivant ces étapes, vous pouvez améliorer la fiabilité du système et prendre en charge un fonctionnement stable à long terme.
Précision hydraulique : Vérifiez toujours la hauteur d'aspiration nette positive requise (NPSHr) et maintenez une marge de 2 à 5 pieds pour aider à prévenir la cavitation.
Sélection de configuration : Le choix entre un modèle à arbre vertical et un modèle submersible pompe à turbine pour puits profonds dépend de facteurs tels que l’alignement du puits, le refroidissement du moteur et l’accessibilité du service.
Capacité du moteur : Étant donné que ces pompes fonctionnent souvent sur des courbes de performances abruptes, le moteur doit être sélectionné en fonction de la charge la plus élevée possible le long de la courbe, et non seulement du point de service nominal.
Contrôle des approvisionnements : Exiger qu'un fabricant fournisse le moteur, la pompe et les commandes permet d'éviter les conflits de responsabilité en cas de problèmes de performances.
Avant de comparer des produits de différents fabricants, vous devez d’abord définir les besoins réels de votre système. Des données incomplètes ou inexactes à ce stade conduisent souvent à une mauvaise sélection ultérieure des équipements. Les étapes suivantes aideront à établir une base hydraulique claire.
Commencez par identifier les principales conditions de conception. Cela inclut le débit requis (GPM), la hauteur dynamique totale (TDH) et les propriétés du liquide, telles que la densité et la viscosité.
Vous devez également examiner attentivement la courbe de performance de la pompe. Les pompes à turbine verticale présentent généralement des courbes relativement raides. Cela peut contribuer à un contrôle stable du débit, mais cela signifie également que la pompe peut réagir fortement aux changements de pression. Si la courbe du système n’est pas tracée avec précision, même une légère augmentation de la hauteur de chute peut réduire considérablement le débit.
La cavitation peut rapidement endommager les turbines et réduire l’efficacité de la pompe. Pour l’éviter, une attention particulière doit être accordée à la tête d’aspiration nette positive. Commencez par calculer la hauteur d'aspiration nette positive disponible (NPSHa) dans votre système, qui reflète la pression disponible à l'aspiration de la pompe.
Comparez ensuite cette valeur avec la hauteur d’aspiration nette positive requise (NPSHr) de la pompe.
Ligne directrice générale : Conservez une marge de sécurité d’environ 20 à 35 % au-dessus du NPSHr.
Recommandation pratique : Visez que le NPSHa soit au moins 2 à 5 pieds plus haut que le NPSHr pour réduire le risque de cavitation lors de conditions de fonctionnement changeantes.
Les pertes par frottement dans la colonne de décharge sont parfois sous-estimées. À mesure que le liquide monte dans le tuyau, la friction réduit l’énergie disponible dans le système. Le diamètre de la colonne doit donc être choisi avec soin. Dans de nombreux cas, il est recommandé de maintenir la perte par friction en dessous de 5 pieds par 100 pieds de longueur de tuyau. Une colonne légèrement plus grande peut améliorer l’efficacité opérationnelle globale au fil du temps.
La forme du puits et les conditions du site jouent un rôle majeur dans la détermination du bon agencement de pompe. Dans la plupart des cas, le choix se résume à une turbine à arbre vertical (VLST) ou à une turbine submersible. pompe à turbine pour puits profonds. Chaque conception présente ses propres avantages en fonction de l'application.

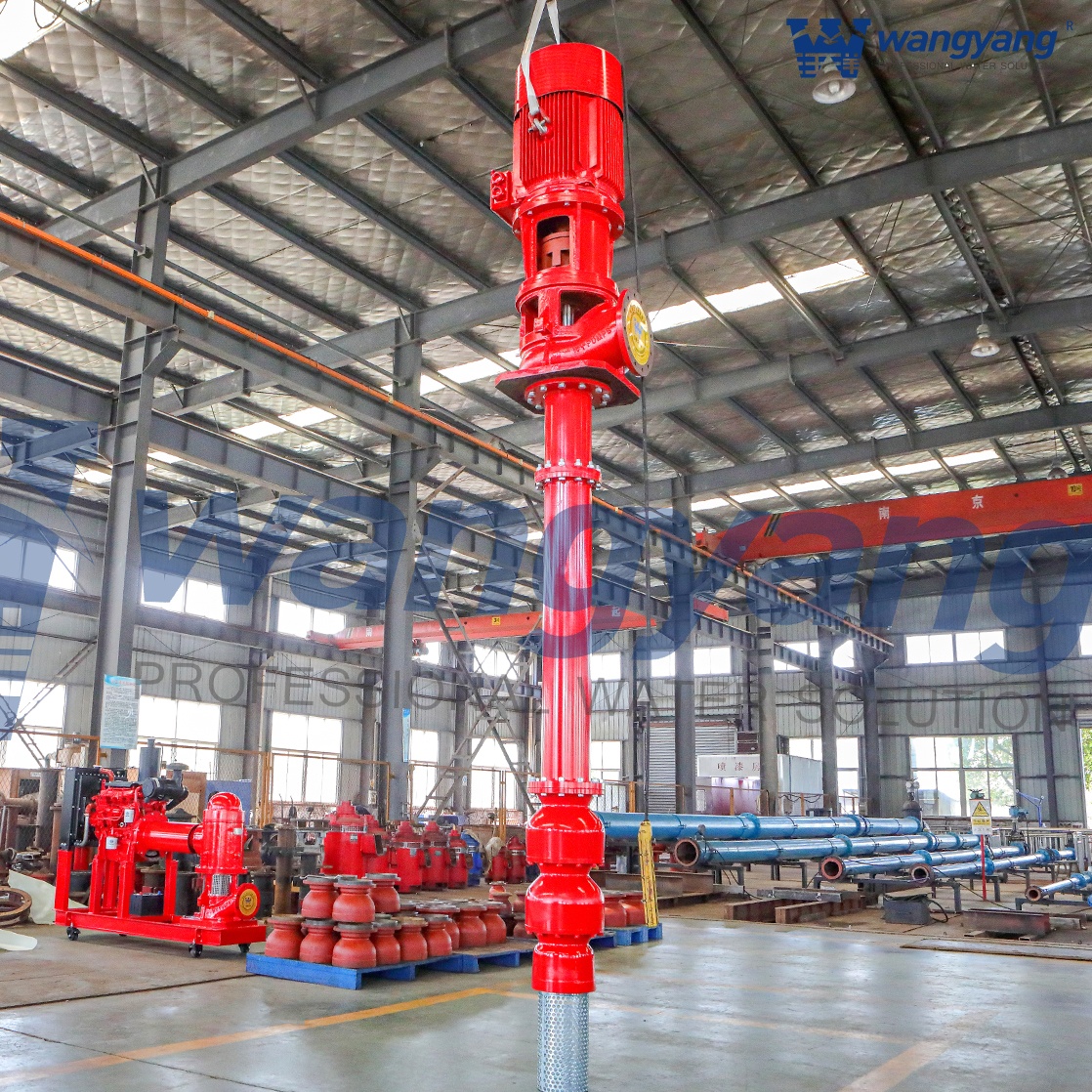

Dans une conception à arbre de transmission, le moteur reste au-dessus du sol tandis que l'ensemble bol reste sous le niveau de l'eau. Un long arbre relie le moteur à la pompe.
Convient pour : Travaux à haut débit, puits très droits et applications où l'accès au moteur au niveau de la surface est préféré pour la maintenance.
Caractéristiques de refroidissement : Le moteur étant monté au-dessus du sol, il est refroidi par l’air ambiant. Cela simplifie le refroidissement du moteur par rapport aux conceptions immergées et est souvent avantageux dans les configurations de puits à alimentation supérieure.
Dans une configuration submersible, le moteur est installé directement sous l’ensemble bol de pompe et l’ensemble de l’unité fonctionne sous l’eau.
Convient pour : Puits présentant de légères courbures ou un mauvais alignement, des installations avec une surface limitée ou des endroits où le niveau d'eau est très profond.
Caractéristiques de refroidissement : Les moteurs submersibles dépendent d'un débit d'eau continu autour du boîtier du moteur pour un refroidissement adéquat. Dans les puits à alimentation supérieure, l’eau peut pénétrer au-dessus de la pompe et ne pas parvenir à dépasser correctement le moteur. Dans ces cas, un manchon d’écoulement est couramment utilisé pour guider l’eau sur le moteur avant qu’elle n’atteigne l’admission.
Caractéristique | Turbine à arbre linéaire vertical (VLST) | Pompe submersible pour puits profonds |
|---|---|---|
Eh bien, la rectitude | Fonctionne mieux dans les puits droits pour éviter le grippage de l’arbre. | Gère plus facilement les courbures ou les écarts mineurs. |
Position du moteur | Monté en surface pour un accès plus facile. | Installé sous l'eau et nécessite un retrait pour l'entretien. |
Entretien | L'entretien du moteur est plus facile, mais les besoins de lubrification de routine peuvent être plus élevés. | Entretien quotidien réduit, mais un entretien majeur peut nécessiter un équipement de levage. |
Méthode de refroidissement | Refroidi par air en surface. | Nécessite un débit d’eau approprié à travers le boîtier du moteur. |
Les données du catalogue standard ne doivent pas être la seule base de sélection. Les applications plus exigeantes nécessitent souvent une plus grande attention aux normes d'ingénierie, à la conception structurelle et à la compatibilité des matériaux.
De nombreux projets industriels nécessitent que les pompes répondent aux normes de l'Hydraulic Institute (HI) ou API 610. Il est important de comprendre quelle catégorie s'applique à votre système. Par exemple, VS1 fait référence aux conceptions suspendues à flux mélangé, tandis que VS6 fait référence aux pompes de type fût. Une conception VS6 utilise un baril d'aspiration, ce qui peut supprimer le besoin d'une fosse humide dans certaines installations.
Les fabricants bien établis utilisent souvent la dynamique des fluides computationnelle (CFD) pour affiner la géométrie de la roue et améliorer les conditions d'écoulement interne. Ils peuvent également appliquer l'analyse par éléments finis (FEA) pour vérifier la résistance structurelle sous contrainte de fonctionnement. Ces méthodes d'ingénierie peuvent contribuer à améliorer les performances hydrauliques et la fiabilité mécanique.
Les matériaux de la pompe doivent toujours correspondre aux caractéristiques du liquide manipulé. Les applications standard en eau propre utilisent souvent des turbines en bronze et des bols en fonte. Les fluides plus agressifs, tels que l'eau de mer ou certains liquides industriels, peuvent nécessiter des matériaux résistants à la corrosion comme l'acier inoxydable duplex ou d'autres alliages avancés.
Rappel de conformité : Pour les systèmes d’eau potable municipaux, les composants en contact avec le produit doivent répondre aux exigences NSF/ANSI/CAN 61 et 372. Négliger ces certifications peut entraîner des retards importants dans les projets.
Même une pompe bien conçue peut fonctionner mal si le moteur et le système de commande ne sont pas sélectionnés correctement. Une bonne adéquation des disques est essentielle pour un fonctionnement fiable.
La condition de fonctionnement principale doit être aussi proche que possible du point de meilleur rendement (BEP) de la pompe. C’est là que la pompe est conçue pour fonctionner le plus facilement. S'éloigner trop du BEP peut créer une recirculation interne, des vibrations, des contraintes sur les roulements et une usure plus rapide des joints.
Considération importante : Contrairement à de nombreuses pompes centrifuges horizontales, certaines configurations de pompes verticales peuvent consommer plus de puissance à mesure que la hauteur d'eau monte. Cela signifie que sélectionner un moteur uniquement pour le point de service nominal peut ne pas suffire.
Si les conditions du système changent et que la demande augmente, la pompe peut nécessiter plus de puissance de freinage que prévu. Pour cette raison, le dimensionnement du moteur doit être basé sur la puissance requise la plus élevée indiquée sur la courbe de performance, plutôt que sur un seul point de fonctionnement.
Les entraînements à fréquence variable (VFD) peuvent réduire le courant de démarrage et aider la pompe à s'adapter aux exigences changeantes de débit. Cependant, le moteur doit être adapté au fonctionnement avec un variateur si un VFD est utilisé.
Note d'application : Le fait de fonctionner à des vitesses différentes peut modifier le comportement vibratoire de l’unité. Il est conseillé de demander au fabricant une analyse de la dynamique du rotor ou de la fréquence propre pour confirmer que la pompe fonctionnera en toute sécurité sur la plage de vitesse prévue.
Les décisions d'achat peuvent fortement influencer la fiabilité des équipements, la coordination de la maintenance et le succès du démarrage. Un prix initial bas ne signifie pas toujours moins de problèmes plus tard si le support, les tests et la responsabilité sont fragmentés.
Il est souvent préférable d'acheter l'ensemble bol, l'arbre de transmission, la tête de refoulement, le moteur et les commandes sous la forme d'un ensemble intégré auprès d'un seul fabricant. Cela crée une responsabilité plus claire en matière de performances et simplifie la communication si des problèmes surviennent après l'installation.
Les courbes publiées dans le catalogue fournissent des indications utiles, mais les performances réelles peuvent varier en raison des tolérances de fabrication. Pour les applications critiques, il est conseillé de spécifier des tests en usine à pleine vitesse de fonctionnement. Cela permet de confirmer la hauteur, la capacité et l’efficacité avant expédition.
Même la bonne pompe peut ne pas fonctionner correctement si l’installation est mal conçue. Une immersion adéquate doit être maintenue conformément aux directives du fabricant. Si le niveau d'eau est trop bas, des tourbillons de surface peuvent se former et aspirer de l'air dans la pompe, augmentant ainsi le risque de cavitation.
De plus, le chemin d’écoulement d’aspiration doit être aussi lisse que possible. Dans les systèmes fermés, les redresseurs de flux ou les diffuseurs d'aspiration peuvent contribuer à créer des conditions d'entrée plus uniformes et à prolonger la durée de vie des roulements.
La sélection de la bonne pompe à turbine verticale nécessite plus que la simple correspondance d'un débit et d'une valeur de hauteur de chute. Cela implique d’équilibrer les performances hydrauliques, la conception mécanique, l’accès pour la maintenance et les conditions d’installation.
Avant de contacter les fabricants, les ingénieurs et les acheteurs doivent définir clairement trois paramètres clés : le débit cible, la hauteur dynamique totale et la plage d'efficacité souhaitée. Les besoins en matériaux doivent également être identifiés dès le début afin que la configuration de la pompe corresponde aux conditions de service réelles. Un examen attentif des exigences en matière de tests et de la responsabilité des fournisseurs peut encore améliorer la confiance dans le projet.
Si vous vous préparez à finaliser la sélection de votre pompe, travailler avec une équipe d'ingénierie d'applications expérimentée peut vous aider à vérifier le dimensionnement, à évaluer les conditions de fonctionnement et à garantir des performances fiables à long terme.
R : Non. Le fonctionnement à sec élimine la lubrification liquide nécessaire aux roulements de l'arbre intermédiaire et aux autres composants internes. Sans cette lubrification, la friction augmente rapidement et de graves dommages peuvent survenir en très peu de temps. Une immersion appropriée doit toujours être confirmée avant le démarrage.
R : Une pompe à turbine verticale est un type de pompe centrifuge, mais elle est disposée verticalement et est généralement conçue pour un service de puits profonds ou de fosses humides. Il utilise souvent plusieurs étages pour générer une pression plus élevée et est destiné à fonctionner avec l'ensemble bol immergé dans la source de liquide.
R : Les étapes les plus importantes consistent à maintenir la profondeur d'immersion requise et à concevoir la zone d'admission pour favoriser un débit stable et uniforme dans la pompe. Un espacement approprié, une conception du puisard et des fonctionnalités de contrôle du débit telles que des chicanes peuvent tous contribuer à réduire la formation de vortex.
